Revue Technique Automobile Skoda Octavia: Dépose et pose du câble Bowden du volet de température
Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Chauffage / Dépose et pose des pièces de l'appareil de chauffage - Partie 2 / Dépose et pose du câble Bowden du volet de température
Déposer
- Déposer le diffuseur au plancher à gauche
- Déposer la protection latérale sur le côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 68.
- Mettre le bouton rotatif de la régulation pour l'air de chauffage et l'air frais jusqu'à la butée sur la position "froid ».
- Déposer la régulation pour l'air de chauffage et frais.
- Désolidariser l'arbre flexible pour l'unité de réglage des clapets des répartiteurs d'air de l'adaptateur.

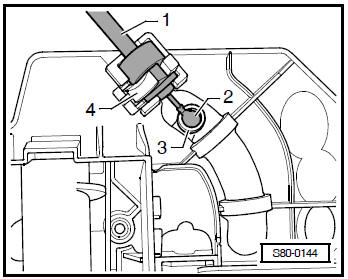

- Desserrer le blocage -4- de la couverture du câble Bowden -1- et enlever la couverture du câble Bowden de l'adaptateur.
- Desserrer la bille -2- du levier -3- d'actionnement.

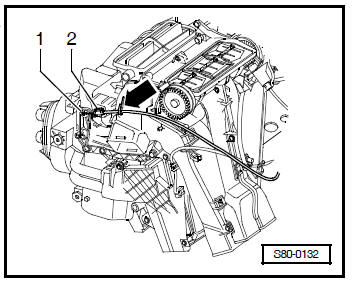

- Déclipser le câble Bowden de l'unité de réglage du volet de température -1- et de l'appareil de chauffage -2-.
Poser

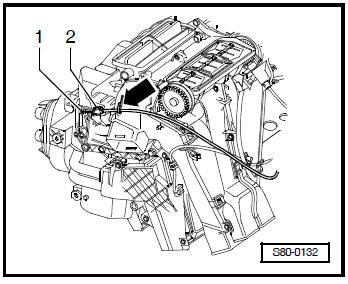

La pose doit être effectuée dans l'ordre inverse. Ce faisant, veiller à ce que le câble Bowden soit placé sous le crochet -flèche-.
- Insérer la régulation pour l'air de chauffage et air frais et contrôler si le bouton de température passe facilement de "froid" sur "chaud ».
Dépose et pose de l'arbre flexible pour l'unité de réglage des clapets des
répartiteurs d'air
Déposer
Déposer la boîte à gants Carrosserie - Travaux de montage ;
Gr. de rép. 70.
Déposer la régulation pour l'air de chauffage et frais.
Pousser l'ergot de blocage -1- ...
