Revue Technique Automobile Skoda Octavia: Connecteurs sur la régulation pour l'air de chauffage et frais

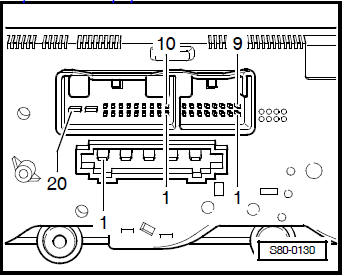

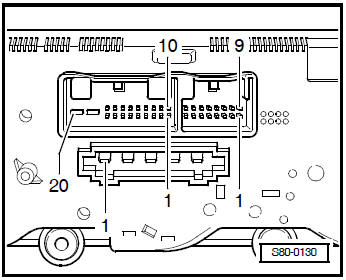

Dotation des alvéoles des connecteurs multiples A, B, C au dos de la régulation pour l'air de chauffage et frais
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Kit d'instruments de mesure -V.A.G 1594 CConnexion à fiches à 16 broches est libre.
Connexion à fiches à 5 broches, T5
1 - 3. vitesse de la soufflante
2 - 2. vitesse de la soufflante
3 -
1. vitesse de la soufflante
4 - 4. vitesse de la soufflante
5 - Borne
X
Connexion à fiches à 20 broches, T20c
3 - Servomoteur du clapet d'air de recirculation -V113-
6 - Servomoteur
du clapet d'air de recirculation -V113-
8 - Dégivrage de la lunette
arrière
11 - Appareil de commande pour le siège de conducteur chauffant
-J131-
15 - Appareil de commande pour le siège du passager AV chauffant
-J132-
16 - Borne 75 chauffage de siège (en option)
18 - Borne 30
19 - Borne 15
20 - Borne 31
Dépose et pose de la régulation pour l'air de chauffage et frais
Déposer
Remarque
La régulation est composée de deux carters séparables.
Avant de
déposer la régulation mettre les boutons rotatifs dans la position
suivante:
Régulateur de chauffa ...
Dépose et pose de l'arbre flexible pour l'unité de réglage des clapets des
répartiteurs d'air
Déposer
Déposer la boîte à gants Carrosserie - Travaux de montage ;
Gr. de rép. 70.
Déposer la régulation pour l'air de chauffage et frais.
Pousser l'ergot de blocage -1- ...
