Revue Technique Automobile Skoda Octavia: Contrôle des guides de soupape
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Culasse, distribution / Réparation de la distribution / Contrôle des guides de soupape
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

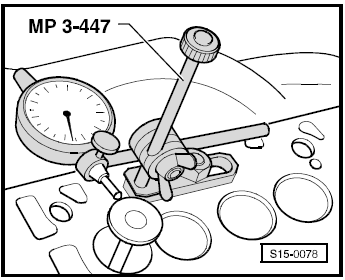

- Porte-comparateur universel -MP 3-447-
- Comparateur
Déroulement de l'opération
- Introduire la soupape neuve dans le guide. L'extrémité de la queue de la soupape doit être au même niveau que le guide. En raison des différences de diamètre entre les queues, introduire seulement la soupape d'admission dans le guide d'admission et la soupape d'échappement dans le guide d'échappement.
- Déterminer le jeu de basculement.
Limite d'usure: 0,8 mm
Si le jeu de basculement est dépassé:
- Remplacer la culasse.
Réusinage des sièges de soupape
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Pied à coulisse
Jeu de fraises pour le réusinage des sièges de soupapes
Remarque
...
Remplacer les joints des queues de soupapes
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Durit de pression -MP 1-210-
Levier de montage pour ressorts de soupape -MP 1-211-
Disp ...
