Revue Technique Automobile Skoda Octavia: Réusinage des sièges de soupape

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

Remarque

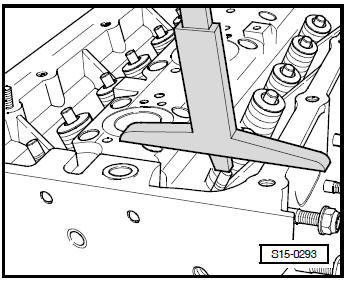

Calcul de la cote de réusinage maximum autorisée

Remarque S'il s'avère nécessaire, lors de la réparation, de remplacer la soupape, en utilisant une neuve pour effectuer la mesure.

Moteur 1,6/85 kW FSI

Moteur 1,6/85 kW FSI

" Ecart mesuré " - " cote minimum " = " cote de réusinage max. autorisée. "

Exemple:

Moteur 1,6/85 kW FSI

1) La cote de réusinage max. autorisée est représentée sous forme de cote " b " dans les figures illustrant le réusinage des sièges de soupapes

Moteur 1,6/85 kW FSI

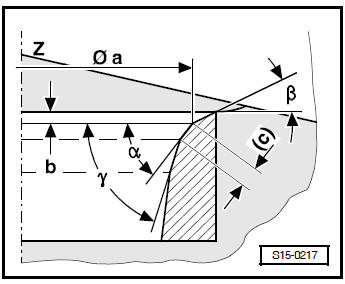

Réusiner le siège de la soupape d'admission

a = Moteur 1,6/85 kW FSI 28,7 mm
b = cote de réusinage max. autorisée
c = 1,5 … 1,8 mm
Z = Bord inférieur de la culasse
α = 45° Angle du siège de soupape
β = 30° Angle de correction en haut
γ = 60° Angle de correction en bas

Moteur 1,6/85 kW FSI

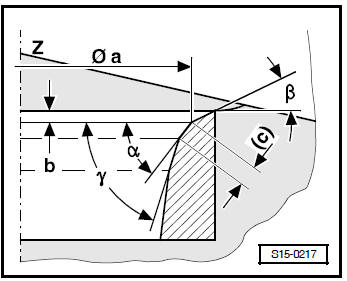

Réusiner le siège de la soupape d'échappement

a = Moteur 1,6/85 kW FSI 25,0 mm
b = cote de réusinage max. autorisée
c = Env. 1,8 mm
Z = Bord inférieur de la culasse
α = 45° Angle du siège de soupape
β = 30° Angle de correction en haut
γ = 60° Angle de correction en bas

Aperçu du montage
1 - 40 Nm + 90° (1/4 de tour) Pas à gauche Remplacer 2 - 50 Nm + 90° (1/4 de tour) 3 - Variateur d'arbre à cames ne doit pas être désassemblé Déposer et poser  4 - Pig ...

Contrôle des guides de soupape
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires Porte-comparateur universel -MP 3-447- Comparateur Déroulement de l'opération In ...
