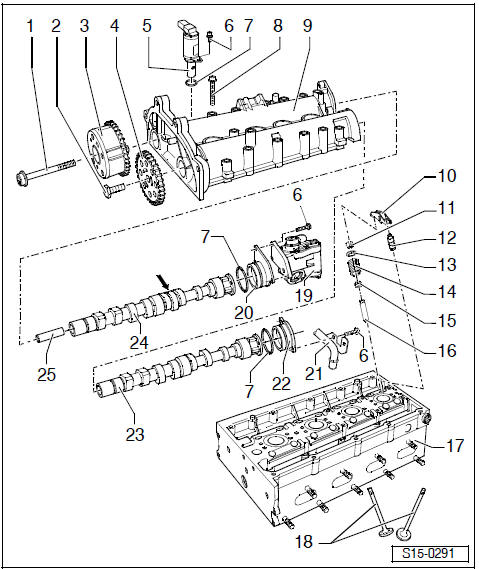

Revue Technique Automobile Skoda Octavia: Aperçu du montage

1 - 40 Nm + 90° (1/4 de tour)

• Pas à gauche
• Remplacer

2 - 50 Nm + 90° (1/4 de tour)
3 - Variateur d'arbre à cames

• ne doit pas être désassemblé
• Déposer et poser

4 - Pignon d'arbre à cames

• Tenir compte de la position lors de la pose de la chaîne de distribution

5 - Électrovanne -1- de distribution variable -N205-
6 - 10 Nm
7 - Joint torique

• Remplacer en cas d'endommagement

8 - 10 Nm + 90° (1/4 de tour)

• Remplacer
• Serrer de l'intérieur vers l'extérieur

9 - Carter de l'arbre à cames

• Déposer et poser

10 - Linguet à galet

• Contrôler le roulement à rouleaux
• Huiler la surface de roulement
• Pour le montage, le clipser sur l'élément d'appui au moyen de l'agrafe de sécurité

11 - Pièces coniques
12 - Elément d'appui

• Contrôler l'orifice d'huile
• Avec rattrapage hydraulique du jeu des soupapes
• Ne pas intervertir
• Avant la pose, contrôler le jeu axial de l'arbre à cames  Fig. 2 au
• Huiler la surface de roulement

13 - Ressort à coupelle de soupape
14 - Ressort de soupape

• Déposer et poser

15 - Joint de queue de soupape

• Remplacer

16 - Guide de soupape

• ne pas remplacer
• contrôler

17 - Culasse

• Réusiner les sièges de soupape
• Réusiner la surface d'étanchéité  Fig. 1 au

18 - Soupapes

• Ne pas les réusiner, seul un rodage est autorisé
• Cotes des soupapes  Fig. 3 au

19 - Soupape de recyclage des gaz - N18- avec potentiomètre de recyclage des gaz -G212-

• Déposer et poser

20 - Bouchon

• pour arbre à cames d'admission

21 - Support
22 - Bouchon

• pour arbre à cames d'échappement

23 - Arbre à cames d'échappement

• Ne pas intervertir avec arbre à cames d'admission
• Contrôler le jeu axial  Fig. 2 au
• Humidifier avec de l'huile avant de l'installer (aussi la collerette du roulement axial)

24 - Arbre à cames d'admission

• avec cames pour pompe à carburant et à haute pression -flèche-
• Avant la dépose, déposer le poussoir de la pompe à carburant et à haute pression et remplacer lors de la pose.
• Ne pas intervertir avec arbre à cames d'échappement
• Contrôler le jeu axial  Fig. 2 au
• Humidifier avec de l'huile avant de l'installer (aussi la collerette du roulement axial)

25 - Douille de guidage

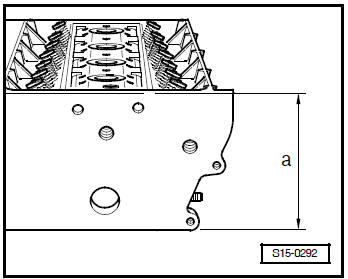

Fig. 1: Réusiner la surface d'étanchéité de la culasse

Cote de réusinage de la culasse : -a- au moins 108,25 mm

Remarque
En cas de réusinage de la surface d'étanchéité, descendre les soupapes dans les mêmes proportions (réusiner les sièges rapportés) sinon elles buteraient contre le piston.

Veiller à ne pas descendre en dessous de la cote minimum autorisée  .

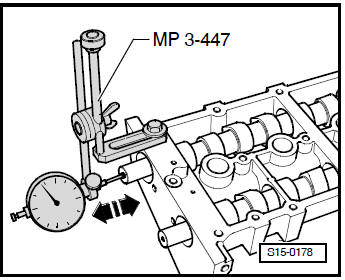

Fig. 2: Contrôler le jeu axial de l'arbre à cames

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Porte-comparateur universel -MP 3-447-
• Comparateur

Effectuer la mesure avec le carter d'arbre à cames déposé et le couvercle en place.

Limite d'usure: max. 0,4 mm

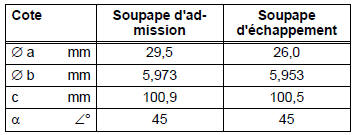

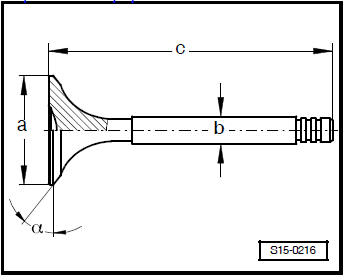

Fig. 3: Cotes des soupapes

Remarque
Il est interdit de réusiner les soupapes. Seul un rodage est autorisé.
