Revue Technique Automobile Skoda Octavia: Remplacer les joints des queues de soupapes
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Durit de pression -MP 1-210-
- Levier de montage pour ressorts de soupape -MP 1-211-
- Dispositif de montage -MP 1-213-
- Plaque d'appui de soupape -MP 1-218-
- Dispositif de montage -MP 1-229- avec pièce de pression -MP 1-229/1-
- Dispositif d'extraction -MP 1-230-
- Enfonçoir -MP 1-233-
Déposer
Remarque La culasse étant déposée, utiliser le levier de montage de ressort de soupape -MP 1-211-, le dispositif de montage -MP 1-213- et la plaque d'appui de soupape -MP 1-218-.
- Déposer le carter de l'arbre à cames .
- Extraire les linguets à galet et les mettre sur une surface propre. Ce faisant, veiller à ce que les linguets à galet ne soient pas intervertis.
- Dévisser les bougies d'allumage avec la clé des bougies d'allumage.
- Mettre le piston du cylindre concerné au " point mort inférieur ".

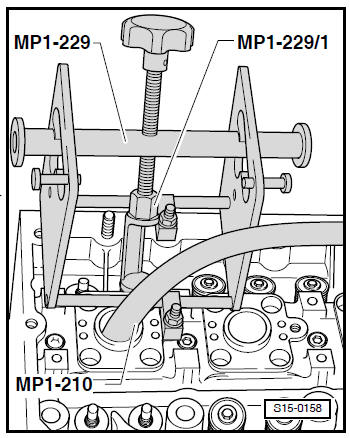

- Visser le dispositif de montage -MP 1-229- avec la pièce de pression -MP 1-229/1-.
- Visser la Durit de pression -MP 1-210- dans le filetage de la bougie d'allumage.
- Brancher la Durit de pression à l'air comprimé (surpression min. 0,6 MPa/6 bars) et déposer les ressorts de soupapes au moyen du dispositif de montage -MP 1-229-.
- Enlever les joints des queues de soupapes avec le dispositif d'extraction -MP 1-230-.
Poser
- Mettre sur les queues de soupapes les douilles en plastique également fournies. Ceci afin que les nouveaux joints des queues de soupapes ne soient pas endommagés.

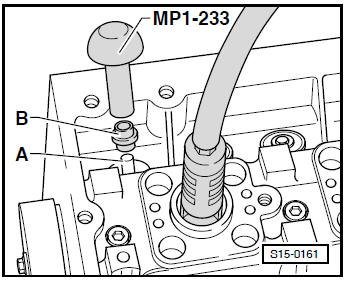

- Placer le nouveau joint de queue de soupape -B- dans l'enfonçoir -MP 1-233-.
- Huiler la lèvre d'étanchéité du joint de queue de soupape et la pousser prudemment sur le guide-soupape -A-.
- Poser le carter de l'arbre à cames .
La suite de l'assemblage doit être effectuée exactement dans l'ordre inverse de la dépose.
