Notice d'utilisation Skoda Octavia: Éléments de fixation

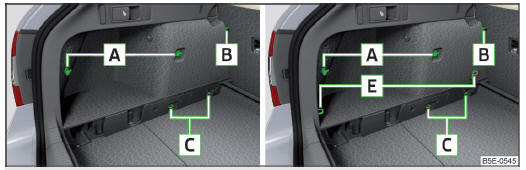

Fig. 109 Éléments de fixation : variante 1 / variante 2 (G-TEC)
Fig. 109 Éléments de fixation : variante 1 / variante 2 (G-TEC)

Fig. 110 Éléments de fixation : variante 3 / variante 4
Fig. 110 Éléments de fixation : variante 3 / variante 4

Les éléments de fixation sont situés sur les deux côtés du coffre.

La charge statique maximale autorisée par oeillet d'arrimage C et E est de 350 kg.

La charge statique maximale autorisée par oeillet d'arrimage D est de 150 kg.

Aperçu des éléments de fixation " fig. 109 et " fig. 110

  1. Éléments de fixation pour fixer des filets de fixation et un sac multifonction
  2. OEillets d'arrimage seulement pour la fixation de filets de fixation.
  3. OEillets d'arrimage pour la fixation de charges et de filets de fixation (pour la variante 1, veuillez utiliser l'oeillet arrière et au milieu pour la fixation du sac multifonction)
  4. OEillets d'arrimage pour la fixation de charges et de filets de fixation
  5. OEillets d'arrimage pour la fixation de charges et de filets de fixation

L'oeillet de fixation B se trouve derrière les dossiers arrière rabattables.
