Notice d'utilisation Skoda Octavia: Filets de fixation

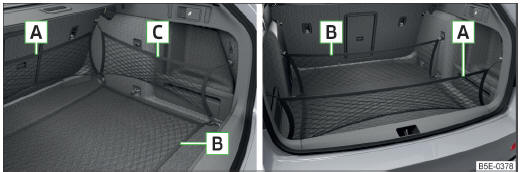

Fig. 111 Exemples de fixation de filets de fixation
Fig. 112
Exemple de fixation d'un sac longitudinal
Exemples de fixation de filets de fixation " fig. 111
- Sac transversal
- Filet de fond
- Sac longitudinal
La charge maximale autorisée des filets de fixation est de 1,5 kg.
Si le véhicule est équipé d'un plancher variable et qu'il se trouve en position supérieure, alors il est possible d'utiliser les oeillets E " fig. 110 pour la fixation des filets.
- Ne déposez pas d'objets présentant des arêtes vives dans les filets - risque d'endommagement des filets.
- Pour les véhicules avec les oeillets de fixation D " fig. 109 , seuls les filets suivants peuvent être fixés.
- Sac transversal derrière les sièges.
- Le filet de fond peut être fixé dans la partie arrière sur les éléments de fixation arrière A " fig. 109.
Éléments de fixation
Fig. 109 Éléments de fixation : variante 1 / variante 2 (G-TEC)
Fig. 110 Éléments de fixation : variante 3 / variante 4
Les éléments de fixation son ...
Poche multifonction
Fig. 113
Fixez le sac multifonction
Le sac " fig. 113 peut être fixé aux éléments de fixation A ainsi qu'à
l'oeillet de
fixation arrière et au milieu C ...
