Revue Technique Automobile Skoda Octavia: Système du réservoir à charbon actif - Aperçu du montage
Remarque
- Les raccords des Durits sont fixés avec des colliers à lame-ressort et de blocage.
- Toujours remplacer les colliers de blocage par des colliers à lame-ressort.
- Il est recommandé de se servir d'une pince spéciale pour monter les colliers à lame-ressort.
Respecter les mesures de sécurité .
Respecter les règles de propreté .

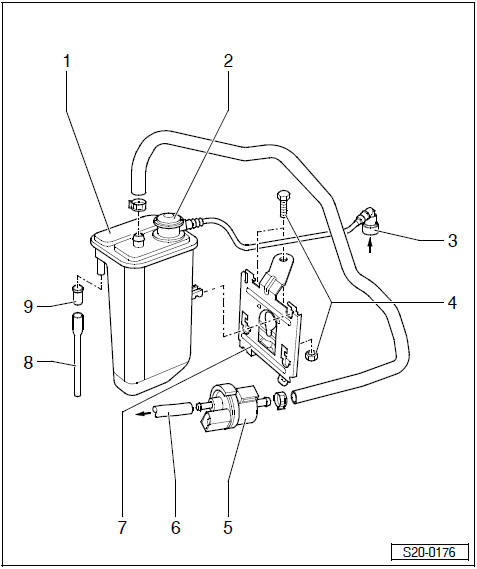

1 - Réservoir à charbon actif
- Localisation: dans le compartiment moteur à droite
2 - Valve de maintien de pression avec Durit de raccordement
3 -
Durit de raccordement
- Vérifier la fixation
- Venant du réservoir à carburant
4 - 10 Nm
5 - Electrovanne 1 pour système de réservoir à charbon
actif -N80-
- Lorsque le contact est coupé, la soupape est fermée.
- Lorsque le moteur est à sa température de service, la vanne est activée par l'appareil de commande du moteur (cadencée)
6 - Durit de raccordement
- vers la tubulure d'admission
- Vérifier la fixation
7 - Support
- du réservoir à charbon actif
8 - Durit de ventilation
9 - Passe-câble
Contrôler l'aération du réservoir de carburant
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Testeur de dépression, par ex. -V.A.G 1368-
Pompe manuelle à vide, par ex. -V.A.G 1390- ...
