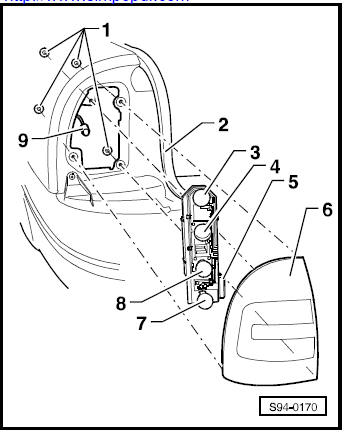

Revue Technique Automobile Skoda Octavia: Aperçu du montage

Installation électrique

1-Ecrous de fixation 3 Nm
2 - Carrosserie
3 - Ampoule à deux fils pour feux stop et feux arrière (P21W, 12 V, 21 W/4 W)
4 - Ampoule du clignotant (PY21W, 12 V, 21 W)
5 - Porte-lampe; déposer et poser
6 - Boîtier de l'optique arrière
7 - Ampoule à deux fils pour antibrouillard arrière et feux arrière (P21W, 12 V, 21 W/4 W)
8 - Ampoule du feu de recul (P21W, 12 V, 21 W)
9 - Ampoule pour feux arrière (12V W3W)

Feux arrière
ATTENTION! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. Remarque Avant de déconnecter la batterie demander le codage s'il s' ...

Dépose et pose du porte-lampe et des ampoules
Déposer Rabattre sur le côté le revêtement devant le feu arrière dans le coffre et débrancher le connecteur -1-. Pousser l'étrier de verrouillage vers le haut et sortir le porte-l ...
