Revue Technique Automobile Skoda Octavia: Contrôler l'aération du réservoir de carburant
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Système d'alimentatio / Système du réservoir à charbon actif / Contrôler l'aération du réservoir de carburant
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Testeur de dépression, par ex. -V.A.G 1368-
- Pompe manuelle à vide, par ex. -V.A.G 1390-
Condition du contrôle
- Le contact doit être coupé.
Déroulement du contrôle

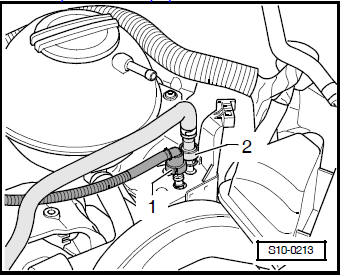

- Débrancher la conduite d'aération -1-. A cet effet, enfoncer le circlip.

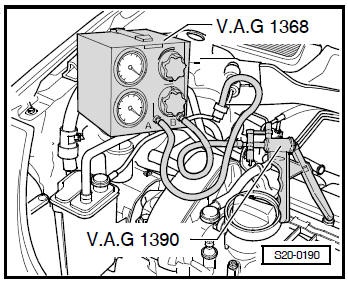

- Raccorder la pompe à vide manuelle et le testeur de dépression à la conduite d'aération comme indiqué.
- Mettre le testeur de dépression sur la position " A/B ".
- Actionner plusieurs fois la pompe manuelle à vide.
Il ne doit pas y avoir de dépression.
S'il y a une dépression:
- Contrôler si la Durit de ventilation rep. 8 au sur le réservoir à charbon actif est encrassée, la nettoyer si nécessaire.
S'il n'y a pas de dépression:
- Maintenir la Durit de ventilation rep. 8 au et
actionner de nouveau et plusieurs fois la pompe manuelle à vide.
Il doit y avoir de la dépression.
S'il n'y a pas de dépression:
- Remplacer le système du réservoir à charbon actif.
