Notice d'utilisation Skoda Octavia: Retrait de la boule d'attelage - étape 1
Fig. 193
Retrait du cache de la molette

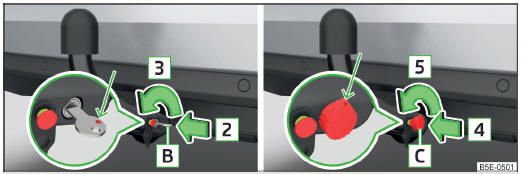

Fig. 194 Verrouiller la serrure : variante de clé 1 / variante de clé 2
Convient aux deux variantes de clé
- Enlevez le cache A de la molette dans le sens de la flèche 1 " fig. 193.
Convient à la variante de clé 1
- Insérez la clé B dans le verrou dans le sens de la flèche 2 de sorte que son marquage vert soit orienté vers le haut.
- Tournez la clé B dans le sens de la flèche 3 de sorte que son marquage rouge soit orienté vers le haut " fig. 194.
Convient à la variante de clé 2
- Insérez la clé C dans le verrou dans le sens de la flèche 4 de sorte que l'oeillet de la clé soit orienté vers le bas.
- Tournez la clé C dans le sens de la flèche 5 de sorte à ce que l'oeillet de la clé soit orienté vers le haut " fig. 194.
Nota Nous vous recommandons de placer le capuchon de protection sur la tête de la boule d'attelage avant de retirer la boule d'attelage.
Contrôle de la fixation correcte
Fig. 192
Fixation conforme de la boule
d'attelage
Contrôlez que la boule d'attelage est correctement fixée avant toute
utilisation.
Fixation conforme de la boule d'attelage " fig. ...
Retrait de la boule d'attelage - étape 2
Fig. 195
Desserrez la boule d'attelage
Réalisez tout d'abord l'étape 1 du démontage de la boule d'attelage .
défaire la boule d'attelage - convient aux deux variantes ...
