Revue Technique Automobile Skoda Octavia: Position de montage de la commande de passage des vitesses

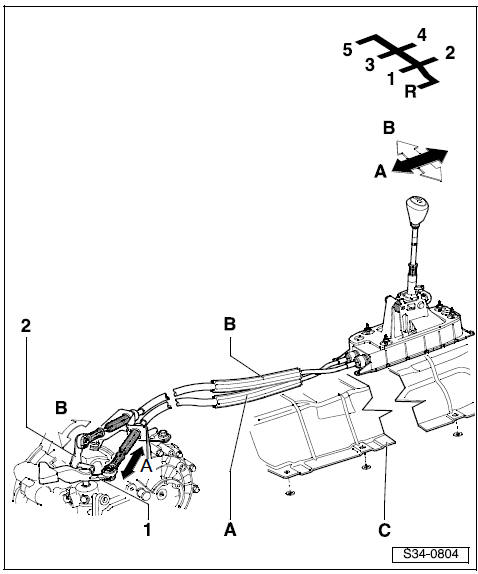

- Fleche A- Mouvement de passage
- Fleche B- Mouvement de sélection
A - Câble de passage des vitesses
B - Câble de sélection
C - Ecran
de protection thermique
- enlever avant de déposer la commande de passage des vitesses
1 - Levier de changement de vitesses
2 - Levier de renvoi
Remarque
- Tenir compte du codage s'il s'agit d'un véhicule avec un autoradio codé.
- Déconnecter la tresse de masse de la batterie avant de travailler sur la commande de passage des vitesses a l'intérieur du compartiment moteur.
- Des travaux complémentaires doivent etre effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27.
- Déposer la commande de passage des vitesses pour pouvoir remplacer les câbles .
- Ne pas plier les câbles.

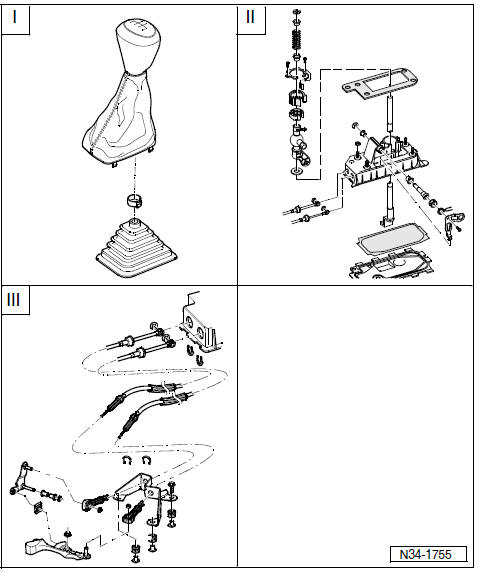

I - Déposer et poser le pommeau et le cache
II - Réparer le levier et le
carter
III - Déposer et poser les
câbles - Aperçu du montage Déposer et poser la commande
de passage des vitesses Régler la commande de passage des vitesses
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Clé dynamométrique
I - Déposer et poser le pommeau et le cache
1 - Pommeau
avec soufflet
Le pommeau et le soufflet ne peuvent pas etre séparés l'un
de l'autre
Toujours les remplacer conjointement
Déposer et poser
2 - Soufflet 3 - Collier de ...
