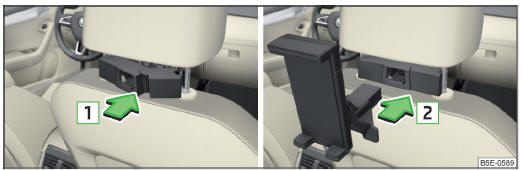

Fig. 105 Fixez l'adaptateur / montez le support

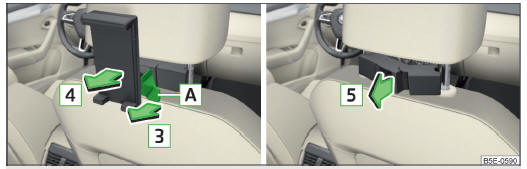

Fig. 106 Démontez le support / retirez l'adaptateur
Pose
- Installez l'adaptateur ouvert sur les tiges de guidage des appuie-têtes avant " fig. 105.
- Clipsez l'adaptateur dans le sens de la flèche 1 " .
- Clipsez le support dans l'adaptateur dans le sens de la flèche 2 .
Démontage
- Appuyez sur la languette de sécurité A dans le sens de la flèche 3 " fig. 106.
- Retirez les béquilles de leur support dans le sens de la flèche 4 .
- Appuyez sur l'adaptateur et retirez-le des tiges de guidage des appuie-têtes dans le sens de la flèche 5 .
AVERTISSEMENT
Clipsez l'adaptateur avec précaution - risque de blessures des doigts.
