Notice d'utilisation Skoda Octavia: Feux arrière
Notice d'utilisation Skoda Octavia / Faites-le vous-même / Fusibles et ampoules / Ampoules / Feux arrière

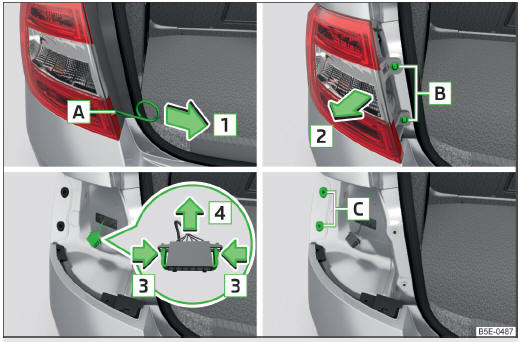

Fig. 250 Démontage des lampes / retrait de la fiche
Démontage
- Ouvrez le capot du coffre à bagages.
- Insérez l'étrier dans l'orifice A 1) " fig. 250 pour retirer les enjoliveurs intégraux de roue, Outillage de bord.
- Défaites la grille de protection en tirant sur les crochets dans le sens de la flèche 1 .
- Dévissez les vis B avec le tournevis de l'outillage de bord.
- Saisissez la lampe et retirez-la avec précaution dans le sens de la flèche 2 par des mouvements d'oscillation.
- Comprimez les deux verrouillages sur le connecteur2) dans le sens de la flèche 3 .
- Débranchez avec précaution la prise du bloc optique arrière dans le sens de la flèche 4 .
Pose
- Remettez la douille de l'ampoule en place dans le feu arrière.
Les verrouillages de la fiche doivent fermement s'enclencher.
- Insérez l'ampoule avec les tourillons A " fig. 251 dans les orifices C " fig. 250 de la carrosserie.
- Sortez la lampe avec précaution " .
- Vissez fermement le bloc optique arrière et mettez le cache en place.
Le cache doit être bien bloqué.
ATTENTION
- Veillez à ne pas coincer le faisceau de câbles entre la carrosserie et l'ampoule lors du remontage - risque d'endommagement de l'installation électrique et de pénétration d'eau.
- Si vous n'êtes pas sûr si le faisceau de câbles est coincé ou non, nous vous recommandons de faire contrôler le branchement de l'ampoule par un atelier spécialisé.
- Lors du démontage et du remontage du feu arrière, veillez à ne pas endommager la peinture du véhicule et le bloc optique arrière.
