Notice d'utilisation Skoda Octavia: Remplacement des ampoules du bloc optique arrière - variante 1
Notice d'utilisation Skoda Octavia / Faites-le vous-même / Fusibles et ampoules / Ampoules / Remplacement des ampoules du bloc optique arrière - variante 1

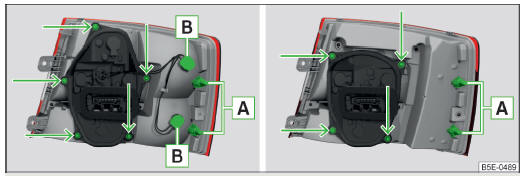

Fig. 251 Partie extérieure de l'ampoule : ampoule principale / ampoule à
DEL

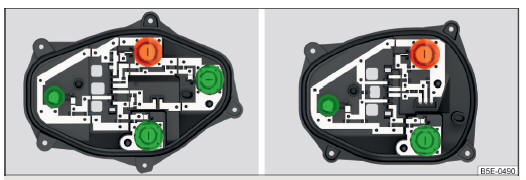

Fig. 252 Partie intérieure de l'ampoule : ampoule principale / ampoule à
DEL
Partie extérieure de l'ampoule
- Faites tourner la douille de l'ampoule B " fig. 251 jusqu'en butée en sens antihoraire et retirez-la du boîtier de la lampe.
- Poussez l'ampoule défectueuse dans la douille en sens antihoraire jusqu'en butée et faites-la sortir.
- Insérez une nouvelle ampoule dans la douille et tournez l'ampoule en sens horaire jusqu'en butée.
- Remplacez l'ampoule, remettez la douille avec l'ampoule en place dans le boîtier de la lampe et faites-la tourner jusqu'en butée en sens horaire.
Partie intérieure de l'ampoule
- Dévissez le porte-ampoule " fig. 251 à l'aide du tournevis faisant partie de l'outillage de bord et retirez le porte-ampoule du bloc optique arrière.
- Tournez l'ampoule " fig. 252 jusqu'en butée en sens inverse des aiguille d'une montre et retirez-la de la douille.
- Insérez une nouvelle ampoule dans la douille et tournez l'ampoule en sens horaire jusqu'en butée.
- Remettez la douille de l'ampoule en place dans le feu arrière.
- Vissez le porte-ampoule avec précaution.
