Notice d'utilisation Skoda Octavia: Eclairage intérieur arrière

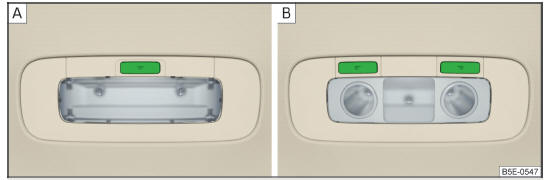

Fig. 62 Éclairage intérieur arrière : variante 1 / variante 2
Fig. 63
Éclairage intérieur arrière : Variante
3
Commutateur de l'éclairage arrière (version 1) " fig. 62 - A
Activation/désactivation
Commutateur de l'éclairage arrière (version 2) " fig. 62 - B
Allumer/éteindre les liseuses gauches
Allumer/éteindre les liseuses droites
Positions des panneaux de diffusion des éclairages arrière (version 3) " fig. 63
Activer
Commande automatique (position centrale) 1)
Éteindre
L'éclairage arrière - versions 1 et 2 - fonctionne conjointement avec l'éclairage avant .
- À l'allumage des plafonniers avant, ceux de l'arrière s'enclenchent automatiquement.
- À l'extinction des plafonniers avant, ceux de l'arrière peuvent être allumés ou éteints comme souhaité.
1) Les mêmes règles régissent le plafonnier avant et arrière dans cette position
Eclairage intérieur avant
Fig. 61 Commande de l'éclairage avant : variante 1 / variante 2
Positions du commutateur d'éclairage coulissant A " fig. 61.
Activation
Commande automatique (position centrale)
D ...
Voyant de porte avant
Fig. 64
Voyant de portière avant
Le voyant " fig. 64 s'allume à l'ouverture de la portière avant.
Le voyant s'éteint à la fermeture de la portière avan ...
