Revue Technique Automobile Skoda Octavia: Désassembler et assembler un piston et une bielle
Piston et bielle - Aperçu du montage
1 - Piston
- contrôler Fig. 3 au
- Marquer la position de montage et la correspondance avec le cylindre
- La flèche sur la tête du piston est tournée vers le côté de la poulie
- Piston
: 76,455 mm (cote nominale)
2 - Axe de piston
- Si le piston résiste, le chauffer à 60 °C environ
- Le déposer et le poser avec un mandrin -T10046-
3 - Circlip
4 - Bielle
- Toujours les remplacer deux par deux seulement
- Marquer la concordance avec le cylindre -A-
- Position de montage: Les marques -B- doivent être tournées vers le côté de la poulie
- Guidage axial vers le piston
5 - Coussinet
- Ne pas intervertir (marquer) les coussinets déjà utilisés
- Installer les coussinets au centre
6 - Bloc-cylindres
- Contrôler l'alésage Fig. 4 au
- Cylindre
: 76,51 mm (cote nominale)
7 - Chapeau de bielle
- Le chapeau ne va que dans une seule position et uniquement sur la bielle correspondante étant donné la séparation de celle-ci par rupture (cracking)
8 - Vis de bielle
- M7×0,75: 20 Nm + 90° (1/4 de tour)
- M8×1: 30 Nm + 90° (1/4 de tour)
- Remplacer
- Huiler le filetage et la portée
9 - Segment racleur d'huile
- Déposer et poser manuellement et prudemment le segment racleur d'huile en 3 parties
- Contrôler le jeu de coupe Fig. 1 au
- Jeu en hauteur pas mesurable
10 - Segments de compression
- Décaler la coupe de 120°
- Déposer et poser avec une pince à segments
- Identification -TOP- tourné vers la tête du piston
- Contrôler le jeu de coupe Fig. 1 au
- Contrôler le jeu en hauteur Fig. 2 au

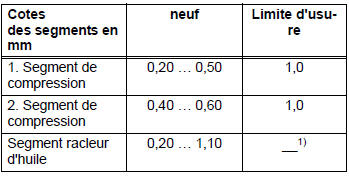

Fig. 1: Contrôler le jeu de coupe du segment

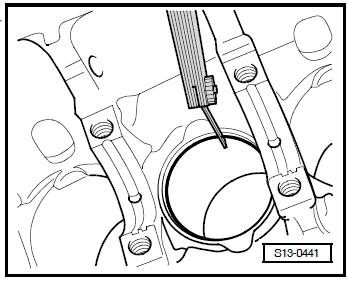

- Faire entrer le segment à angles droits par rapport à la paroi du cylindre, par en haut, jusqu'à l'ouverture inférieure du cylindre, à env. 15 mm de la paroi inférieure de celui-ci.
1) Aucune possibilité d'indication de limite d'usure

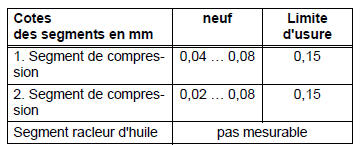

Fig. 2: Contrôler le jeu en hauteur du segment

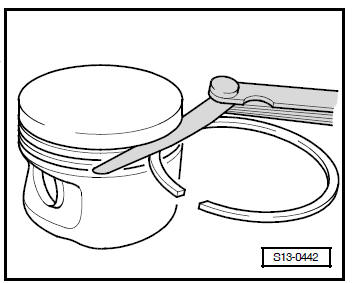

- Nettoyer la gorge annulaire avant de commencer la mesure
Fig. 3: Contrôler les pistons
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
♦ Micromètre extérieur 75…100 mm

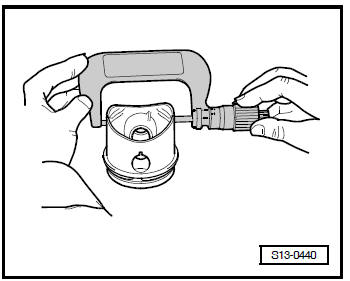

- Mesurer à env. 10 mm du bord inférieur, à angles droits décalé par rapport au milieu de l'axe du piston.
♦ Ecart par rapport au diamètre nominal: 0,04 mm
Fig. 4: Contrôler l'alésage
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
♦ Micromètre intérieur 50…100 mm

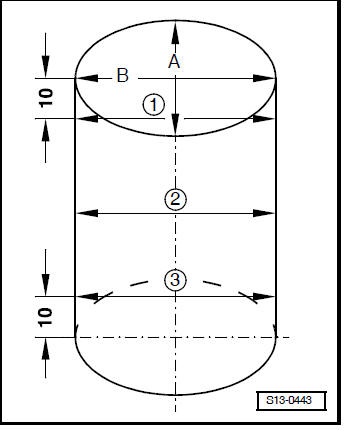

- Mesurer à trois endroits différents, en croix, dans le sens transversal -A- et dans le sens longitudinal -B-.
♦ Ecarts par rapport à la cote nominale: 0,08 mm
Remarque Ne pas mesurer l'alésage du cylindre si le bloc-cylindres est fixé au bâti de montage à l'aide du support de moteur -MP 1-202- sinon des erreurs sont possibles.
