Revue Technique Automobile Skoda Octavia: Déposer et poser un phare
Revue Technique Automobile Skoda Octavia / Installation électrique / Feux, lampes, interrupteurs - à l'extérieur / Phare principal - Phare halogène / Déposer et poser un phare
Déposer
Remarque Représentation de la dépose et pose d'un phare droit. La dépose et la pose du phare gauche sont identiques.

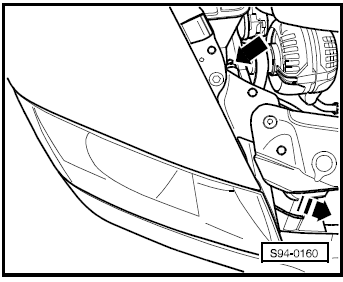

- Déposer l'écrou -flèche- (1 Nm).
- Sortir le levier de blocage pour les phares dans -le sens de la flèche-.
- Débrancher les connecteurs du phare et sortir prudemment le phare en le tirant vers l'avant.
Poser
Remarque Ajuster les phares d'après les contours de la carrosserie (entrefers uniformes Carrosserie - Remise en état ; Gr. de rép. 00) et fixer.

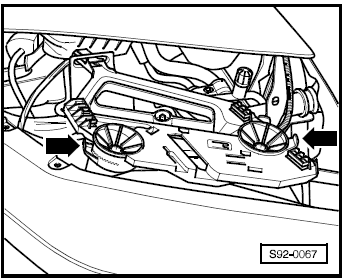

- En faisant tourner les éléments de réglage -flèches- dans le sens contraire de l'horloge la plaque est levée (abaissé dans le sens de l'horloge) et de ce fait réglée en direction de la ligne Z.
- La pose doit être effectuée dans l'ordre inverse.
- Régler les phares.
Aperçu du montage
1 - Boîtier de phare
Déposer et poser
Régler
2 - Ampoule du clignotant
Ampoule PY21W, 12 V, 21 W
Remplacer
3 - Douille de lampe de clignotant 4 - Ampoule po ...
Réglage des phares
Remarque Pour régler
les phares, utiliser un appareil de réglage des phares. Les valeurs
consignées sont inscrites dans le Manuel Révisions et entretien.
Feux de croisement gauche (fe ...
