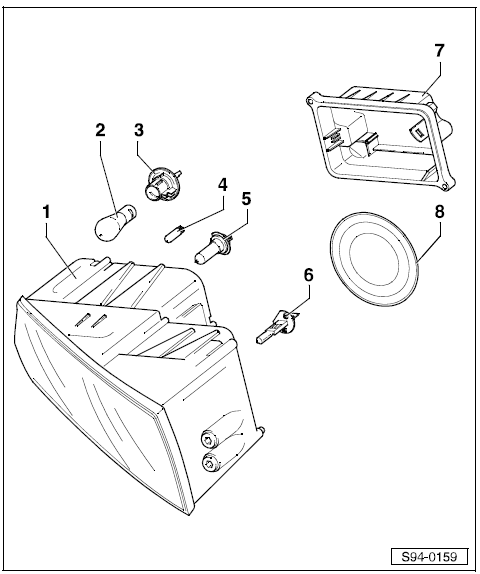

Revue Technique Automobile Skoda Octavia: Aperçu du montage
1 - Boîtier de phare
- Déposer et poser
- Régler
2 - Ampoule du clignotant
- Ampoule PY21W, 12 V, 21 W
- Remplacer
3 - Douille de lampe de clignotant
4 - Ampoule pour feu de position
- Ampoule W5W, 12 V, 5 W
- Remplacer
5 - Ampoule pour feu de croisement
- Ampoule H7, 12 V, 55 W
- Remplacer
6 - Ampoule pour feu de route
- Ampoule H3, 12 V, 55 W
- Remplacer
7 - Protection
8 - Protection
Remarque Le servomoteur du régulateur de portée des phares est un composant du phare. En cas de défaut, le phare complet doit être remplacé
Phare principal - Phare halogène
ATTENTION! Déconnecter la tresse de masse
de la batterie avant de travailler sur l'installation électrique.
Remarque Après avoir rebranché la batterie,
tenir compte des remarque ...
Déposer et poser un phare
Déposer
Remarque Représentation
de la dépose et pose d'un phare droit. La dépose et la pose du phare gauche
sont identiques.
Déposer l'écrou -flèche- (1 Nm).
Sortir le levier de bl ...
