Déposer et poser ventilateur du radiateur -V7- et -V177-
Déposer
- Déposer le filtre à air avec la protection du moteur .

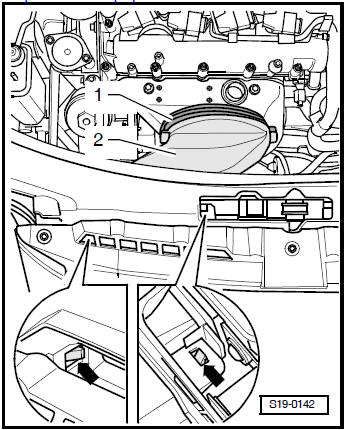

- Séparer le soufflet en caoutchouc -1- du guidage d'air -2-.
- Déverrouiller les deux crans de maintien -flèches- et enlever le guidage d'air.

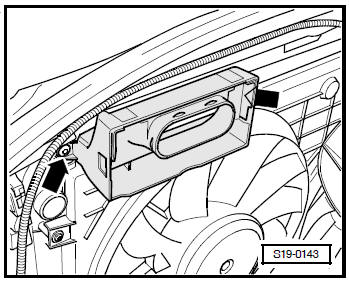

- Dévisser le guidage d'air sur le support de serrure -flèches-.
- Déposer les panneaux d'insonorisation.

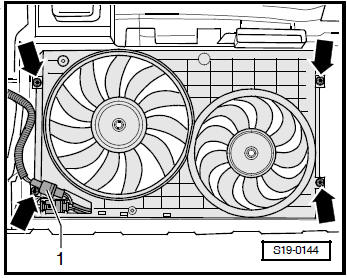

- Débrancher la connexion à fiches -1- et défaire les vis de fixation de la bouche de guidage d'air -flèches-.
- Enlever la bouche de guidage d'air avec les ventilateurs par le haut.

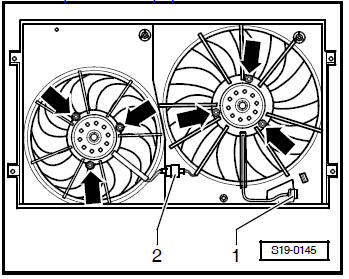

- Débrancher la connexion à fiches -2- et dégager le câble.
- Débrancher la connexion à fiches -1- de la pipe de guidage et dégager le câble.
- Retirer les écrous -flèches- et déposer le ventilateur.
Poser
La pose doit être effectuée dans l'ordre inverse.
- Déposer et poser le radiateur
- Contrôler l'étanchéité du système de refroidissement
- Déposer et poser la pompe de liquide de refroidissement
