Revue Technique Automobile Skoda Octavia: Dépose et pose du module de la pédale d'accélerateur
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Système d'alimentatio / Régulation électronique de la puissance motrice (accélérateur électrique) / Dépose et pose du module de la pédale d'accélerateur
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Outil de déverrouillage -T10238-
Déposer
- Déposer la protection au niveau du plancher.
- Débrancher la fiche de raccordement au niveau du module de la pédale d'accélérateur.
- Extraire le capuchon dans la zone supérieure du module de la pédale d'accélérateur.
- Retirer la vis de fixation.

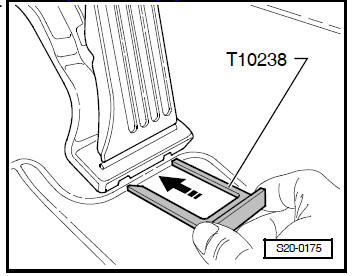

- Pour la dépose du module de la pédale d'accélérateur, pousser l'outil de déverrouillage -T10238- (pour véhicules avec direction à droite l'outil de déverrouillage -T10240-) comme indiqué jusqu'à la butée dans les ouvertures prescrites.
- Sortir le module de la pédale d'accélérateur.
Poser
La pose doit être effectuée dans l'ordre inverse.
Module de la pédale d'accélérateur - Aperçu du montage
1 - Câble 2 - Fiche de raccordement
Noire
à 6 broches
3 - Module de la pédale d'accélérateur
avec transmetteur de position de la pédale d'accélérateur
-G79- et transmetteur - ...
