Revue Technique Automobile Skoda Octavia: Déposer et poser la pompe de liquide de refroidissement
Remarque
- Le joint intégré dans la pompe de liquide de refroidissement ne doit pas être séparé de la pompe de liquide de refroidissement.
- Remplacer complètement la pompe de liquide de refroidissement avec le joint en cas de fuite et d'endommagement.
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Clé pour pompe à eau -MP 1-308-

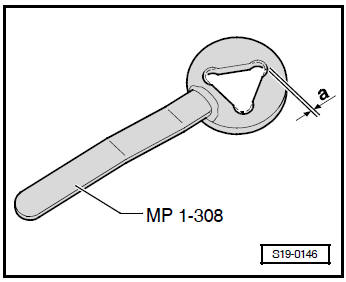

Modifier la clé pour pompe à eau -MP 1-308-
- En raison des vis de fixation modifiées pour la poulie de la
pompe de liquide de refroidissement, les trois courbures doivent être
limées.
-a- au moins 1 mm
Déposer
- Vidanger le liquide de refroidissement 1.
- Déposer la coquille avant droite du passage de roue Carrosserie - Travaux de montage ; Gr. de rép. 66.
- Déposer la courroie poly-V .
- Déposer la poulie de la pompe de liquide de refroidissement.
A cet effet, utiliser la clé pour pompe à eau -MP 1-308- modifiée.
- Retirer les vis de la pompe de liquide de refroidissement.
- Sortir la pompe de liquide de refroidissement du bloccylindres.
Poser
La pose doit être effectuée dans l'ordre inverse en observant les points suivants:
- Installer la pompe de liquide de refroidissement dans le bloc-cylindres.
- Serrer les vis de fixation à 25 Nm.
- Serrer la poulie de la pompe de liquide de refroidissement à 20 Nm.
- Poser la courroie poly-V .
- Poser la coquille avant droite du passage de roue Carrosserie - Travaux de montage ; Gr. de rép. 66.
- Verser le liquide de refroidissement .
Contrôler l'étanchéité du système de refroidissement
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Appareil de contrôle du système de refroidissement, par ex.
-V.A.G 1274-
Adaptateur, ...
