Revue Technique Automobile Skoda Octavia: Contrôler l'étanchéité du système de refroidissement
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Refroidissement / Déposer et poser les pièces du système de refroidissement - Part / Contrôler l'étanchéité du système de refroidissement
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Appareil de contrôle du système de refroidissement, par ex. -V.A.G 1274-
- Adaptateur, par ex. -V.A.G 1274/8-
- Adaptateur, par ex. -V.A.G 1274/9 -
Condition du contrôle
- Moteur à sa température de service Déroulement du contrôle
ATTENTION! En ouvrant le vase d'expansion, de la vapeur brûlante peut s'échapper. Mettre un chiffon sur le bouchon et ouvrir prudemment. |
- Ouvrir le bouchon du vase d'expansion de liquide de refroidissement.

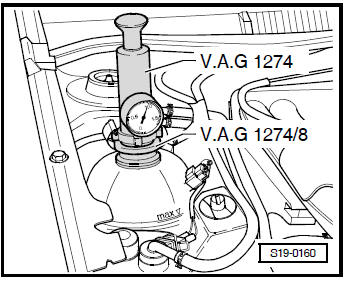

- Placer l'appareil de contrôle du système de refroidissement -V.A.G 1274- avec l'adaptateur -V.A.G 1274/ 8- sur le vase d'expansion.
- Générer une surpression d'env. 0,1 MPa (1 bar) avec la pompe à main de l'appareil de contrôle.
- Chercher la fuite et y remédier si la pression baisse.
Contrôler la soupape de surpression dans le bouchon
- Visser le bouchon sur l'appareil de contrôle avec l'adaptateur -V.A.G 1274/9-.
- Générer une surpression d'env. 0,16 MPa (1,6 bar) avec la pompe à main de l'appareil de contrôle.
- La soupape de détente doit s'ouvrir à une pression de 0,14…0,16 MPa (1,4...1,6 bar).
