Revue Technique Automobile Skoda Octavia: Déposer et poser la pompe à carburant et à haute pression
Respecter les mesures de sécurité .
Respecter les règles de propreté .
Conditions
- Le moteur doit être froid.
Déposer
- Déposer le filtre à air avec la protection du moteur .
| ATTENTION! La conduite d'arrivée de carburant et de haute pression sont sous pression! Mettre un chiffon autour du raccord avant de le desserrer. Puis laisser la pression s'échapper en tirant prudemment sur la Durit et en desserrant prudemment la conduite de haute pression. |

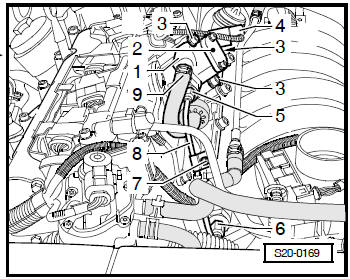

- Débrancher de la pompe à carburant et à haute pression -1- la Durit d'arrivée -9-.
Remarque Récupérer le carburant qui s'écoule avec un chiffon.
- Déposer la conduite à haute pression -8-. A cet effet, dévisser les écrous-raccords -5- et -6- et la vis -7-.
- Débrancher la fiche de raccordement -4-.
- Retirez les vis -3-.
Prudence! Ne pas dévisser le couvercle -2-. Sinon risque d'endommagement des composants intérieurs de la pompe à carburant et à haute pression.
- Enlever la pompe à carburant et à haute pression -1- du carter de l'arbre à cames.
Poser
La pose doit être effectuée dans l'ordre inverse en observant les points suivants:
Remarque Le joint torique de la pompe à carburant et à haute pression doit toujours être remplacé

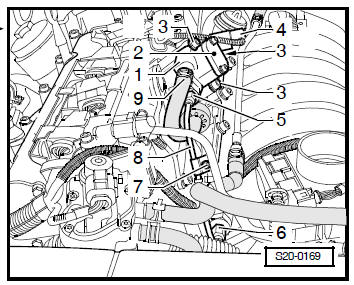

- Insérer la pompe à carburant et à haute pression -1- avec un nouveau joint torique huilé dans le carter de l'arbre à cames.
- Serrer à 8 Nm les vis de fixation -3- de la pompe à carburant et à haute pression -1-.
- Brancher la fiche de raccordement -4-.
- Poser comme suit la conduite à haute pression -8-:
- Introduire l'écrou-raccord -6- de 2 tours.
- Serrer l'écrou-raccord -5- manuellement.
- Serrer l'écrou-raccord -6- manuellement.
- Serrer la vis -7- Ã 8 Nm.
- Serrer l'écrou-raccord -6- à 18 Nm.
- Serrer l'écrou-raccord -5- à 18 Nm.
- Fixer à la pompe à carburant et à haute pression -1- la Durit d'arrivée -9- .
- Poser le filtre à air avec la protection du moteur .
