Revue Technique Automobile Skoda Octavia: Dépose et pose du disque de la marque Sachs

Déposer

• Déposer la boîte de vitesses .
• Insérer le contre-appui -MP 1-223- pour desserrer les vis.
• Desserrer les vis progressivement par séquences.

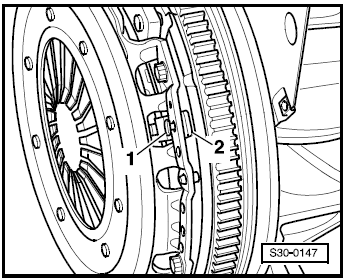

• En dévissant, la butée doit etre desserrée -2- avec l'axe -1-.
• Si la butée ne desserre pas: Pousser l'axe dans le sens du volant moteur.
• Enlever le plateau de pression et le disque d'embrayage.

Poser

La pose doit etre effectuée dans l'ordre inverse en observant les points suivants:

Remarque Toujours remplacer conjointement le plateau de pression et le disque d'embrayage. Choisir le plateau de pression et le disque d'embrayage via les lettres d'identification du moteur Catalogue des pieces de rechange.

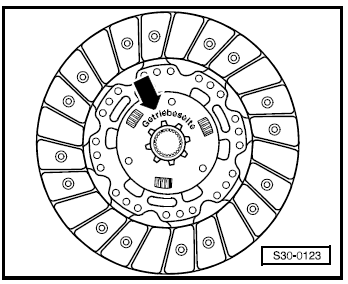

Fig. 1: Position de montage du disque d'embrayage

• L'inscription "côté boîte de vitesses" est tournée vers la boîte de vitesses.

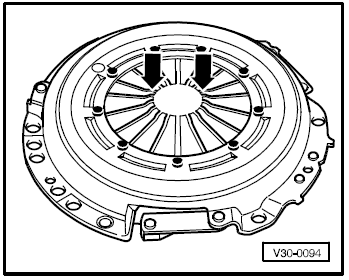

Fig. 2: Contrôler les extrémités des ressorts a membrane

• Une usure est permise jusqu'a la moitié de l'épaisseur du ressort a membrane -fleches-.

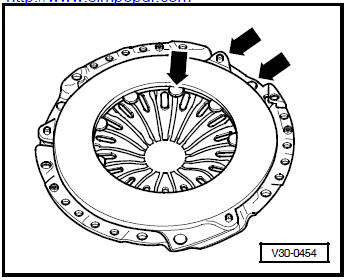

Fig. 3: Contrôler les ressorts et les rivets

• Contrôler s'il y a des criques sur les ressorts entre la plaque de pression et le couvercle et si les rivets sont correctement positionnés
• La plaque de pression avec des ressorts endommagés ou avec des rivets peu serrés -fleches- doit toujours etre remplacée.

Remarque

• Remplacer les disques d'embrayage et les plateaux de pression dont les rivets sont endommagés ou desserrés.
• Toujours remplacer conjointement le plateau de pression et le disque d'embrayage.
• ♦ Choisir le plateau de pression et le disque d'embrayage via les lettres d'identification du moteur  Catalogue des pieces de rechange.
• Afin de réduire les mauvaises odeurs si l'embrayage a brulé, nettoyer soigneusement la cloche d'embrayage ainsi que le volant moteur et le moteur côté boîte de vitesses.
• Nettoyer la denture de l'arbre primaire ainsi que la denture du moyeu si les disques d'embrayage ont déja été utilisés, faire partir les traces de corrosion.

  Appliquer une couche extrement fine de graisse -G 000 100- sur la denture. Faire décrire ensuite un mouvement de va-et-vient au disque d'embrayage sur l'arbre primaire jusqu'a ce que le moyeu tourne facilement sur celui-ci. Impérativement éliminer la graisse qui déborde.

• Les plateaux de pression sont protégés contre la corrosion et graissés. Ne nettoyer que leur surface d'appui sinon considérable réduction de la longévité de l'embrayage.
• La surface d'appui du plateau de pression et la garniture du disque d'embrayage doivent completement reposer contre le volant moteur avant de mettre les vis.

  Ne mettre les vis de fixation qu'ensuite

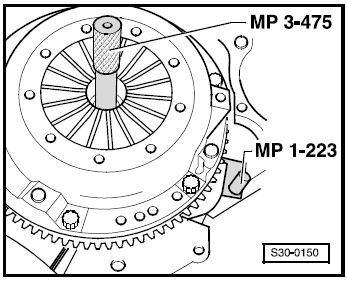

• Lors de la pose, réutiliser le contre-appui -MP 1-223- pour serrer les vis.
• Mettre le plateau de pression sur les goupilles.
• Utiliser le mandrin de centrage -MP 3-475- pour pouvoir centrer le disque d'embrayage.
• Serrer les vis uniformément avec la main, jusqu'a ce que la tete de la vis repose contre le plateau de pression.
• Serrer les vis progressivement en croix afin de ne pas endommager les orifices de centrage du plateau de pression et les goupilles du volant d'inertie.
• Poser la boîte de vitesses
