Revue Technique Automobile Skoda Octavia: Réparation de l'embrayage de la marque LuK
Revue Technique Automobile Skoda Octavia / Boîte de vitesses 0A4 / Embrayage / Réparation de l'embrayage / Réparation de l'embrayage de la marque LuK
Remarque "SAC" Self-Adjusting-Clutch signifie "embrayage autoréglable ».

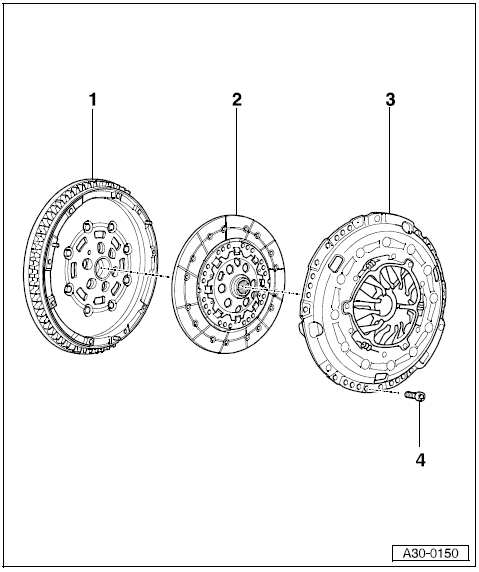

1 - Volant moteur
- Vérifier si les goupilles de centrage sont bien serrées
- La surface de contact de la garniture d'embrayage ne doit comporter ni stries ni huile ni graisse
- Déposer et poser Moteur correspondant ; Gr. de rép. 13
2 - Disque d'embrayage
- Affectation Catalogue des pieces de rechange
- Déposer et poser
- toujours remplacer conjointement au plateau de pression
- Position de montage Fig. 4 au
3 - SAC plateau de pression
- Affectation Catalogue des pieces de rechange
- Déposer et poser
- Contrôler les extrémités des ressorts a membrane Fig. 5 au
- Contrôler les ressorts et les rivets Fig. 6 au
- toujours remplacer conjointement au disque d'embrayage
4 - 19 Nm
- Affectation Catalogue des pieces de rechange
- Desserrer et serrer en croix et par petites passes
Dépose et pose du disque de la marque Sachs
Déposer
Déposer la boîte de vitesses .
Insérer le contre-appui -MP 1-223- pour desserrer les vis.
Desserrer les vis progressivement par séquences.
En dévissant, la butée doit etre d ...
Dépose et pose du disque de la marque LuK
Déposer
Déposer la boîte de vitesses .
Insérer le contre-appui -MP 1-223- pour desserrer les vis.
Desserrer les vis progressivement en croix.
Enlever le plateau de pression et le disque ...
