Déposer

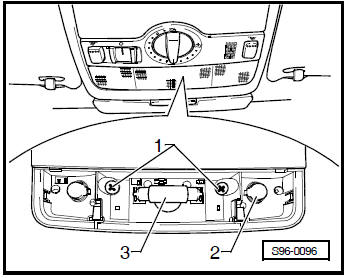

- Enlever prudemment le diffuseur avant -flèche- par le bas.
- Retirer les deux vis à empreinte cruciforme -1-.
- Retirer le plafonnier en le tirant vers le bas et débrancher les connexions à fiches.
Remarque Le plafonnier ne doit pas être déposé pour remplacer l'ampoule.
- Ampoules -2- sans socle 12 V, 5 W
- Ampoule tubulaire -3- 12 V, 10 W
Poser
- Insérer les connecteurs.
- Introduire le plafonnier avec interrupteur du toit ouvrant puis fixer avec les deux vis à empreinte cruciforme (1,5 Nm).
- Introduire d'abord le diffuseur avec les ergots de blocage dans les découpures du plafonnier puis pousser vers le haut jusqu'au déclic perceptible.
