Revue Technique Automobile Skoda Octavia: Dépose et pose de l'échangeur thermique
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Collier de Durit -MP 7-602-
- Collier de Durit -T30096-
- Pistolet à air comprimé usuel
Déposer
- Choisir la température la plus élevée sur les véhicules avec Climatic ou Climatronic.
Danger! La température du liquide de refroidissement peut dépasser 100 °C lorsque le moteur est chaud. Le système de refroidissement est sous pression - risque d'ébouillantage! Laisser si nécessaire la pression et la témperature s'échapper avant d'effectuer des réparations. |

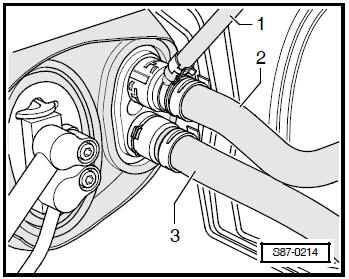

- Pincer la Durit de liquide de refroidissement -1- avec le collier de Durit -MP 7-602-.
- Pincer les Durits de liquide de refroidissement -2- et -3- avec le collier de Durit -T30096-.
Remarque Remplacer le liquide de refroidissement si l'échangeur thermique doit être échangé. Dans ce cas vidanger le liquide de refroidissement, Moteur ; Gr. de rép. 19, sans déconnecter les Durits de liquide de refroidissement.
- Débrancher les coupleurs rapides de l'échangeur thermique.

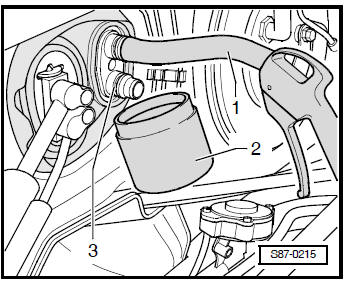

- Mettre une partie de la Durit -1- sur le raccord supérieur.
- Maintenir un réservoir -2- sous le raccord inférieur -3-.
- Souffler prudemment avec un pistolet à air comprimé le reste de liquide de refroidissement de l'échangeur thermique dans le réservoir -2-.

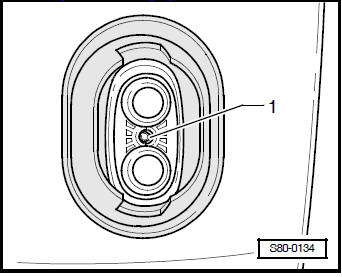

- Retirer la vis -1- entre les raccords de l'échangeur thermique (6-pan; 6 mm).
- Déposer la protection latérale côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 68.
- Déposer le diffuseur au plancher à gauche

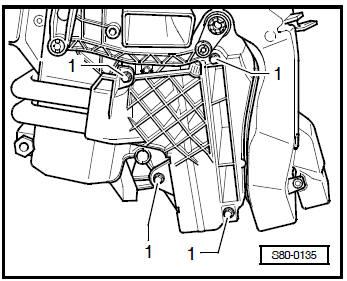

- Retirer les vis -1- et enlever l'habillage de l'échangeur thermique.
- Couvrir le tapis de la voiture sous l'échangeur thermique avec une feuille imperméable et du papier buvard.

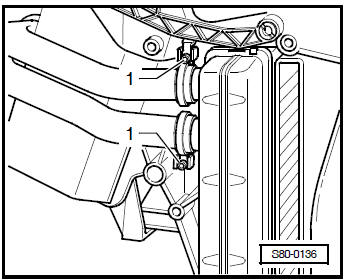

- Ouvrir les colliers de Durits -1- et enlever les tuyaux de liquide de refroidissement de l'échangeur thermique.
- Sortir l'échangeur thermique de l'appareil de chauffage.
Poser
La pose doit être effectuée dans l'ordre inverse en observant les points suivants:

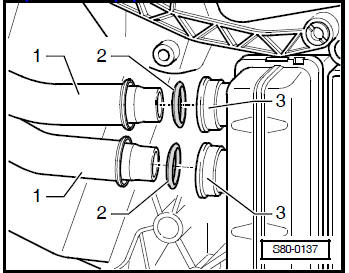

- Passer du liquide de refroidissement sur les bagues d'étanchéité -2- avant la pose.
- Mettre les nouvelles bagues d'étanchéité dans les raccords -3- de l'échangeur thermique.
- Pousser les tuyaux de liquide de refroidissement -1- dans les raccords -3-.
- Pousser les colliers de Durits -1- au-dessus du point de raccordement. Ils doivent pouvoir tourner facilement sur les tuyaux de liquide de refroidissement/la bride-échangeur thermique.
- Les colliers de Durits -1- doivent être attachés comme indiqué sur la figure.
- Serrer les colliers de Durit -1- Ã 1,5 Nm.
Remarque
- Les bagues d'étanchéité doivent toujours être remplacées.
- En cas de déformation des colliers de Durits, les remplacer.
- Changer complètement le liquide de refroidissement après le remplacement de l'échangeur thermique.

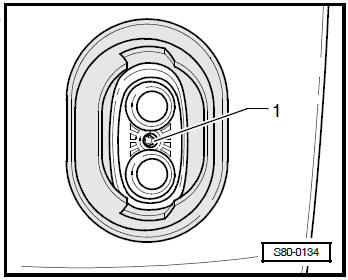

- Mettre la vis -1- entre les raccords de l'échangeur thermique.
Veiller à ce que la vis vienne prendre dans le trou prévu; si nécessaire pousser la bride en direction du centre du véhicule.
