Revue Technique Automobile Skoda Octavia: Déposer et poser la résistance pour chauffage d'appoint -Z35-
Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Chauffage / Dépose et pose des pièces de l'appareil de chauffage - Partie 3 / Déposer et poser la résistance pour chauffage d'appoint -Z35-
Remarque La résistance pour chauffage d'appoint -Z35- est installée sur quelques véhicules uniquement.
Déposer
| Danger! La résistance pour chauffage d'appoint -Z35- peut être chaude - risque de brûlures! Avant de déposer la résistance pour chauffage d'appoint -Z35-, laisser refroidir. |
- Déposer la protection latérale côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 68.
- Déposer le diffuseur au plancher à gauche

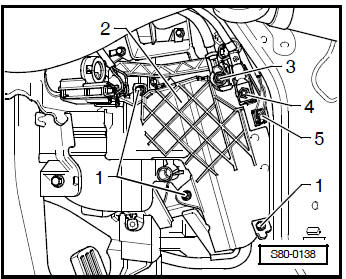

- Retirer les vis -1- de la protection -2-.
- Dévisser l'écrou de fixation pour l'alimentation en tension -3- et pour la connexion à la masse -4-.
- Débrancher les connecteurs -5- de la résistance pour chauffage d'appoint -Z35-.
- Extraire la résistance pour chauffage d'appoint -Z35- de l'appareil de chauffage.
Poser
La pose doit être effectuée dans l'ordre inverse.
