Revue Technique Automobile Skoda Octavia: Contenances
Circuit de frigorigène
550 ± 25 g frigorigène R 134a (pour tous les compresseurs)
Remarque
- Ne remplir le circuit de frigorigène que par le côté haute pression.
- Toujours remplir le circuit de frigorigène jusqu'à la limite de tolérance supérieure (du frigorigène reste en effet dans les Durits de remplisage).

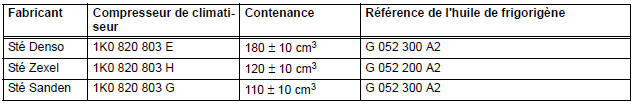

Huile de frigorigène
Toute la quantité d'huile de frigorigène est contenue dans le compresseur de rechange.
Répartition de l'huile
L'huile qui se trouvait dans le carter du compresseur avant le premier enclenchement du climatiseur se répartit comme suit dans le circuit de frigorigène:
- Compresseur Env. 50 %
- Condensateur Env. 10 %
- Durit d'aspiration Env. 10 %
- Evaporateur Env. 20 %
- Réservoir du liquide Env. 10 %
Nettoyage du circuit de frigorigène à l'air comprimé et avec de l'azote
Impérativement utiliser de l'air comprimé et de l'azote afin de pouvoir
chasser l'humidité et les autres impuretés ainsi que l'huile souillée du
frigorigène le plus proprement possible ...
