Revue Technique Automobile Skoda Octavia: Aperçu du montage d'une poignée et d'une serrure de portière
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Portières arrière/pièces incorporées aux portières / Aperçu du montage d'une poignée et d'une serrure de portière

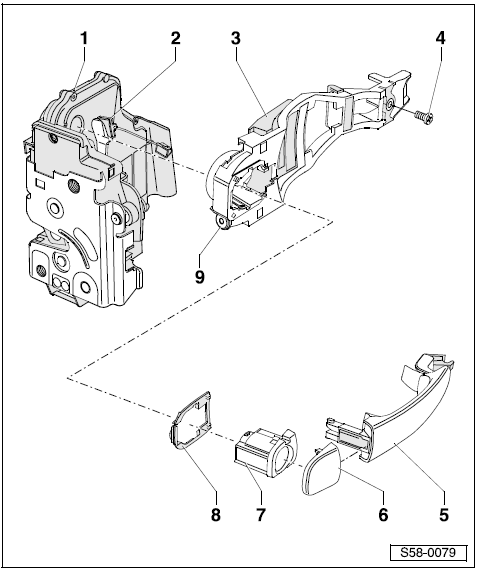

1 - Serrure de portière
- Déposer et poser
2 - Câble
- sert au déverrouillage de la serrure
3 - Etrier
- Dépose
- La poignée de portière, le boîtier du cylindre de fermeture et le support du dispositif sont déposés.
- Retirer la vis rep. 4, pousser un peu l'étrier vers l'arrière et le sortir de la portière.
- Poser:
- La pose doit être effectuée dans l'ordre inverse.
4 - 5 Nm
5 - Poignée de portière
- Déposer et poser
6 - Capuchon
7 - Boîtier
- Déposer et poser
8 - Appui
9 - Vis
- Le blocage du boîtier rep. 7 est déverrouillé en desserrant cette vis et il peut alors être sorti de l'étrier rep. 3.
- Ne peut pas être vissée si le boîtier n'est pas en place. Le blocage peut tomber dans la portière.
Déposer et poser le support du dispositif de la portière
Déposer
Remarque Le
support du dispositif est déposé conjointement au lève-vitre.
Déposer l'habillage de la portière.
Déposer la poignée de la portière.
Débloquer le capucho ...
Dépose et pose du boîtier
Déposer
Débloquer le capuchon -1-.
Tirer dans le sens de la flèche la poignée -1- de la portière et la
maintenir. Faire décrire 3 tours env. à la vis -3- au moyen du tournevis. ...
