Déposer

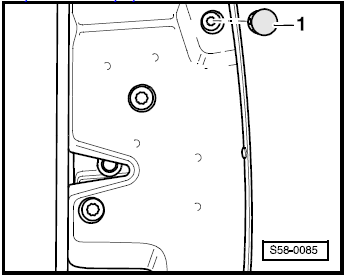

- Débloquer le capuchon -1-.

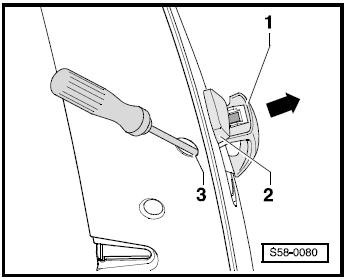

- Tirer dans le sens de la flèche la poignée -1- de la portière et la maintenir. Faire décrire 3 tours env. à la vis -3- au moyen du tournevis. Le boîtier -2- est desserré.
Remarque Trop desserrer la vis peut avoir pour effet que le blocage se détache de l'étrier et tombe dans la portière.
- Sortir de l'étrier de la poignée de la portière, le boîtier avec le capuchon -2- à angle droit par rapport à la portière.
Poser
La pose doit être effectuée dans l'ordre inverse.
