Revue Technique Automobile Skoda Octavia: Aperçu du montage d'une poignée et d'une serrure de portière
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Portières avant/pièces incorporées aux portières/verrouillage central / Aperçu du montage d'une poignée et d'une serrure de portière

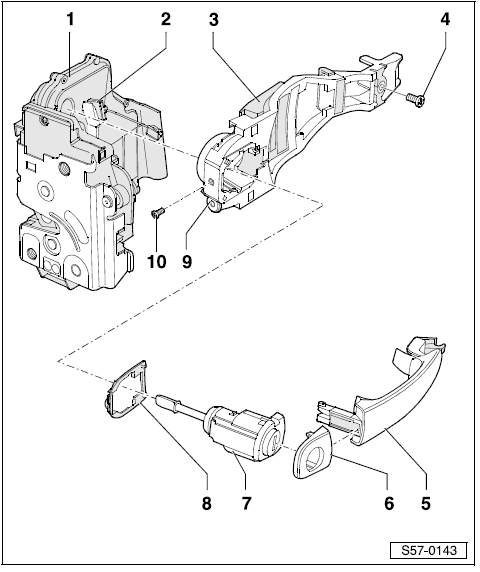

1 - Serrure de portière
- Déposer et poser
2 - Câble
- sert au déverrouillage de la serrure
3 - Etrier
- Déposer:
- La poignée de portière, le boîtier du cylindre de fermeture et le support du dispositif sont déposés.
- Retirer la vis rep. 4, pousser un peu l'étrier vers l'arrière et le sortir de la portière.
- Poser:
- La pose doit être effectuée dans l'ordre inverse.
4 - 5 Nm
5 - Poignée de portière avec appui
- Déposer et poser
6 - Capuchon
7 - Boîtier du cylindre de fermeture
- Déposer et poser
8 - Appui
9 - Vis
- Le blocage du boîtier du cylindre de fermeture rep. 7 est déverrouillé en desserrant cette vis et le boîtier du cylindre de fermeture peut alors être sorti de l'étrier rep. 3.
- Ne pas remettre la vis si le boîtier du cylindre de fermeture n'est pas en place. Le blocage peut tomber dans la portière.
10 - 3 Nm
- Le blocage du boîtier du cylindre de fermeture rep. 7 est déverrouillé en desserrant cette vis et le boîtier du cylindre de fermeture peut alors être sorti de l'étrier rep. 3.
Déposer et poser le support du dispositif de la portière
Déposer
Remarque Le
support du dispositif est déposé conjointement au lève-vitre.
Déposer l'habillage de la portière.
Déposer le boîtier du cylindre de fermeture (portière côt ...
Dépose et pose du boîtier du cylindre de fermeture
Déposer
Débloquer les capuchons -1-.
Tirer la poignée -1- de la portière et la maintenir. Desserrer la vis
-3- de 3 tours env.
Remarque
Trop desserrer la vis peut avoir pour effet ...
