Revue Technique Automobile Skoda Octavia: Dépose et pose du boîtier du cylindre de fermeture
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Portières avant/pièces incorporées aux portières/verrouillage central / Dépose et pose du boîtier du cylindre de fermeture
Déposer

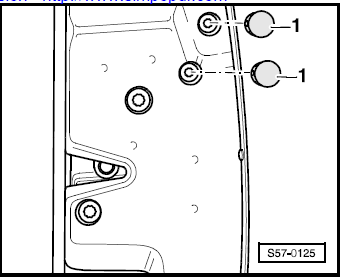

Débloquer les capuchons -1-.

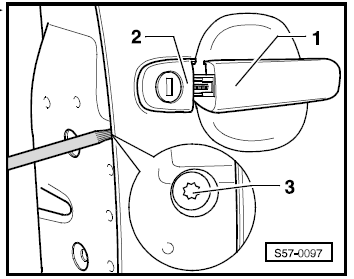

- Tirer la poignée -1- de la portière et la maintenir. Desserrer la vis -3- de 3 tours env.
Remarque Trop desserrer la vis peut avoir pour effet que le blocage se détache de l'étrier et tombe dans la portière.
- Desserrer la vis de fixation rep. 10 au .
Le boîtier du cylindre de fermeture est desserré.
- Sortir de l'étrier de la poignée de la portière, le boîtier du cylindre de fermeture avec le capuchon -2- à angle droit par rapport à la portière.
Poser
La pose doit être effectuée dans l'ordre inverse.
