Notice d'utilisation Skoda Octavia: Utilisation du filet de séparation derrière les sièges avant

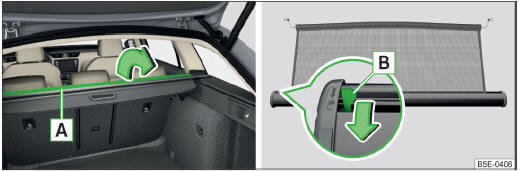

Fig. 130 Rabattez une partie du couvre-bagages enroulable / levier de
déverrouillage

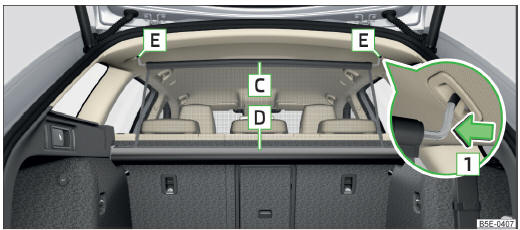

Fig. 131 Filet de séparation derrière les sièges avant à l'état tendu
Retirer le filet de séparation derrière les sièges arrière
- Repliez une partie du couvre-bagages enroulable A dans le sens de la flèche " fig. 130.
- Tirez sur le filet de séparation par la tige transversale supérieure C pour le faire sortir de son boîtier D " fig. 131.
- Accrochez la tige transversale dans l'un des logements E .
- De l'autre côté, appuyez sur la tige transversale et accrochez-la dans le logement correspondant E .
Lorsque la tige transversale est accrochée dans le logement E à gauche, appuyez sur la touche transversale dans le sens de la flèche 1 et insérez-la dans le logement E à droite.
- Vérifiez que la tige transversale du filet de séparation est fermement enclenchées dans les emplacements E .
- Repliez une partie du couvre-bagages enroulable A dans le sens contraire à la flèche " fig. 130.
Enrouler le filet de séparation derrière les sièges arrière
- Repliez une partie du couvre-bagages enroulable A dans le sens de la flèche " fig. 130.
- Appuyez sur la tige transversale et extrayez-la des logements E d'abord sur un côté, puis sur l'autre " fig. 131.
- Maintenez la tige transversale C de sorte que le filet de séparation puisse s'enrouler lentement dans le boîtier D sans s'abîmer.
- Repliez une partie du couvre-bagages enroulable A dans le sens contraire à la flèche " fig. 130.
