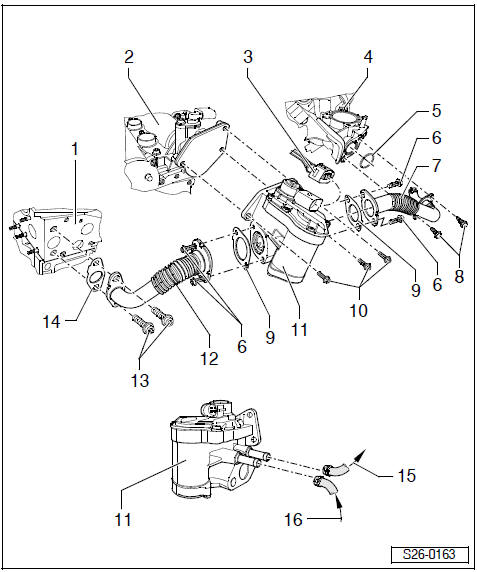

Revue Technique Automobile Skoda Octavia: Système de recyclage des gaz d'échappement - Aperçu du montage
1 - Culasse
2 - Carter de l'arbre à cames
3 - Fiche de raccordement
- 6-raccords, gris
4 - Tubulure d'admission
5 - Joint
- Remplacer
6 - 8 Nm
7 - Tuyau de raccordement
- visser sans aucune tension
8 - 5 Nm
9 - Joint
- Remplacer
10 - 10 Nm
11 - Soupape de recyclage des gaz - N18- avec
potentiomètre de recyclage des gaz -G212-
- Déposer et poser
- En cas de remplacement adapter l'appareil de commande du moteur à la soupape de recyclage des gaz Diagnostic du véhicule, système de mesure et d'information -VAS 5051-
12 - Tuyau de raccordement
- visser sans aucune tension
13 - 18 Nm
14 - Joint
- Remplacer
- Attention à la position de montage Fig. 1 au
15 - vers le vase d'expansion/l'échangeur thermique
- Schéma de raccordement pour Durits de liquide de refroidissement
16 - venant de la pièce en T/raccord de radiateur en haut
- Schéma de raccordement pour Durits de liquide de refroidissement

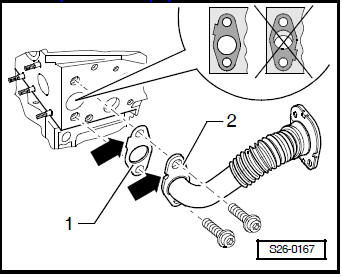

Fig. 1: Position de montage du joint sur la culasse
L'ergot au niveau du joint -1- doit être aligné avec la découpure sur le tuyau de raccordement -2- -flèches-.
Déposer et poser la soupape de recyclage des gaz d'échappement
Déposer
Déposer la batterie et le porte-batterie Installation
électrique ; Gr. de rép. 27.
Déposer le filtre à air avec la protection du moteur .
Déposer les tuyaux de ...
