Revue Technique Automobile Skoda Octavia: Déposer et poser la soupape de recyclage des gaz d'échappement
Déposer
- Déposer la batterie et le porte-batterie Installation électrique ; Gr. de rép. 27.
- Déposer le filtre à air avec la protection du moteur .

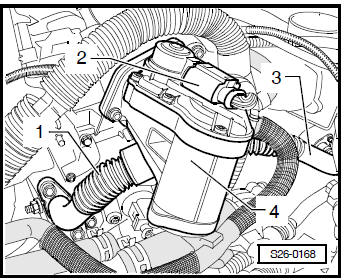

- Déposer les tuyaux de raccordement -1- et -3-.
Sortir le tuyau de raccordement -3- de la tubulure d'admission en le faisant pivoter vers le haut.
- Débrancher la fiche de raccordement -2-.
- Dévisser la soupape de recyclage des gaz d'échappement -4- du carter de l'arbre à cames et la mettre de côté avec les Durits de liquide de refroidissement raccordées.
Remarque Si la soupape de recyclage des gaz d'échappement doit être déposée complètement, déconnecter et débrancher auparavant les Durits de liquide de refroidissement.
Poser
La pose doit être effectuée dans l'ordre inverse. Tenir compte de ce qui suit:
- Remplacer les joints et la bague d'étanchéité dans la tubulure d'admission.
- Observer la position de montage du joint sur la culasse Fig. 1 au .
- Visser les tuyaux de raccordement sans aucune tension.
Mettre toutes les vis manuellement avant le serrage.
- Couples de serrage .
Système de recyclage des gaz d'échappement - Aperçu du montage
1 - Culasse 2 - Carter de l'arbre à cames 3 - Fiche de raccordement
6-raccords, gris
4 - Tubulure d'admission 5 - Joint
Remplacer
6 - 8 Nm 7 - Tuyau de raccordement
visser sans au ...
