Revue Technique Automobile Skoda Octavia: Remplacer le brin inférieur extérieur

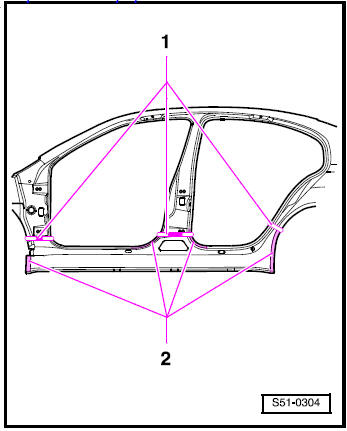

1 - Zone remplie de mousse
2 - Zone de collage

Déposer les pièces d'origine

Remarque

• Si les montants A et B extérieurs mais également la pièce latérale arrière sont endommagés, le cadre de portière de rechange peut être utilisé sans renforcement (pièce emboutie).
• Ne pas abîmer le renforcement intérieur au niveau du brin inférieur.
• Le véhicule est sur ses roues ou sur le jeu d'équerres de redressage.

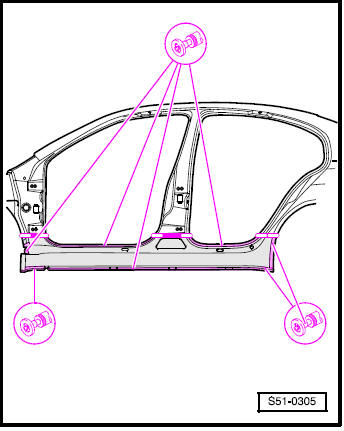

• Déterminer les lignes de séparation en fonction de l'endommagement.
• Percer les points de soudure.
• Meuler le bord du passage de roue au niveau du raccord de celui-ci et les soudures pleines sous gaz protecteur avec discontinuité au niveau inférieur des montants A et C.
• Enlever les panneaux d'insonorisation.

Pièces de rechange

• Longeron extérieur ou cadre de portière sans renforcements (pièce emboutie)
• Colle -DA 001 730 A1-
• Produit nettoyant -D 009 401 04-

Préparer la nouvelle pièce

• Transposer la ligne de séparation sur la nouvelle pièce et la couper aux dimensions requises.

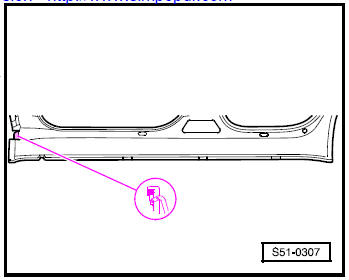

• Percer le longeron inférieur extérieur avec la pince à trouer au niveau du raccord de la tôle de séparation.

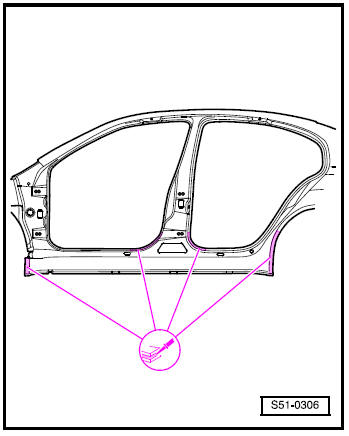

• Nettoyer la surface de collage.

• Passer la colle. 2 cordons 4 mm (couper le bec au diamètre voulu).

Remarque La nouvelle pièce doit être soudée dans les 30 minutes qui suivent sinon mauvaise adhérence.

Mettre la mousse en place

Remplacer les panneaux d'insonorisation

Souder la pièce

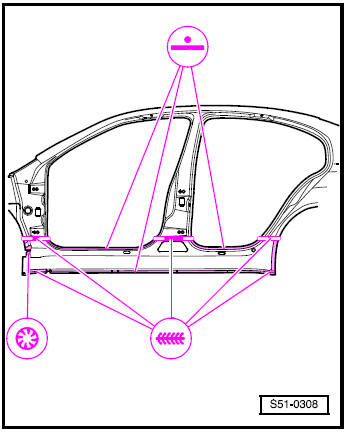

• Ajuster la nouvelle pièce et l'agrafer. Le véhicule peut être sur ses roues ou sur le jeu d'équerres de redressage.
• Souder le brin inférieur extérieur, soudure ponctuelle RP.
• Souder le longeron inférieur extérieur avec la tôle de séparation, soudure à bouchon sous gaz protecteur.
• Souder bout à bout les lignes de séparation, soudure pleine sous gaz protecteur.
• Replier la bordure du passage de roue.
