Revue Technique Automobile Skoda Octavia: Raccords pour les adaptateurs de couplage rapide sur le circuit de frigorigène
Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Climatisation / Description du climatiseur / Raccords pour les adaptateurs de couplage rapide sur le circuit de
frigorigène
- N'installer que des vannes et des raccords capables de résister au frigorigène R 134a et aux huiles allant avec.
- Différents raccords (diamètres extérieurs) pour les côtés haute pression et basse pression garantissent que les adaptateurs de couplage rapide ne puissent pas être intervertis.
- Après le débranchement de l'adaptateur de couplage rapide, resserrer les obturateurs afin d'empêcher que des salissures puissent pénétrer.

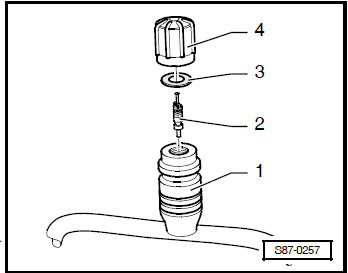

Raccord avec vanne à haute pression
1 - Raccord pour l'entretien dans la conduite de frigorigène
2 - Vanne
d'aspiration, de remplissage et de mesure
3 - Bague d'étanchéité
4 -
Capuchon

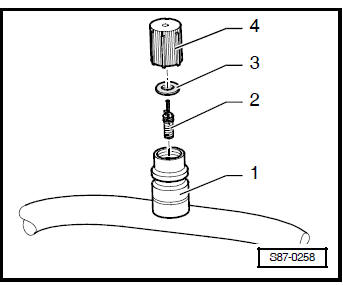

Raccord avec vanne à basse pression
1 - Raccord pour l'entretien dans la conduite de frigorigène
2 - Vanne
d'aspiration et de mesure
3 - Bague d'étanchéité
4 - Capuchon
