Revue Technique Automobile Skoda Octavia: Dotation des raccords sur l'antivol de direction

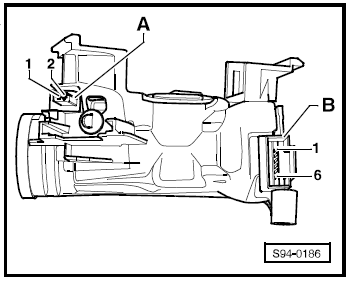

Fiche de raccordement à 12 broches

Installation électrique

Fiche de raccordement à 2 broches -A- (pour véhicules avec boîte de vitesses automatique)

1 - Verrou de la clé de contact en marche, borne 30
2 - Verrou de la clé de contact masse

Fiche de raccordement à 6 broches -B-

1 - Sortie contact-démarreur, borne 50
2 - Alimentation en tension, borne 30 vers contact-démarreur
3 - Sortie contact-démarreur, borne S
4 - Sortie contact-démarreur, borne X
5 - Sortie contact-démarreur, borne P
6 - Sortie contact-démarreur, borne 15

Déposer et poser le contact-démarreur
Déposer Déposer l'habillage de la colonne de direction  Carrosserie - Travaux de montage ; Gr. de rép. 70. Déposer un peu le calculateur électronique de colonne de direction -J ...

Aide au stationnement
ATTENTION! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. Remarque Avant de déconnecter la batterie demander le codage s'il s' ...
