Revue Technique Automobile Skoda Octavia: Déposer la boîte de vitesses
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Le contact étant coupé, déconnecter la tresse de masse de la batterie Installation électriques ; Gr. de rép. 27.
- Déposer la protection du moteur.
- Déposer le filtre a air Moteur correspondant ; Gr. de rép. 24.
- Déposer la batterie et le porte-batterie Installation électriques ; Gr. de rép. 27.

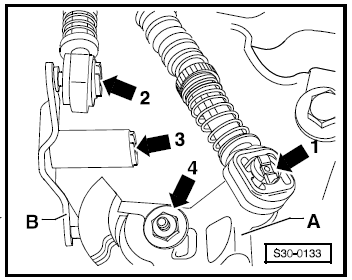

- Enlever le circlip -fleche 1- pour le câble de changement de vitesses du levier de changement de vitesses -A-.
- Enlever le circlip -Pfeil 2- pour le câble de sélection du levier de renvoi -B-.
- Enlever le cable sélecteur et le câble de passage des vitesses des tourillons.
- Désolidariser le circlip -fleche 3- du levier de renvoi -B- et enlever le levier de renvoi.
- Déposer le levier de la commande de boîte -A- en dévissant l'écrou -fleche 4-.

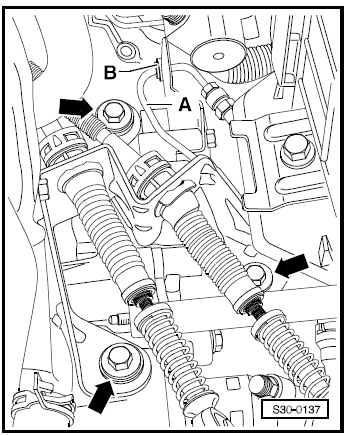

- Désolidariser la boîte de vitesses de la butée du câble -fleches-.
- Attacher le câble de changement de vitesses et le câble de sélection.
- Désolidariser le support -B- de la boîte de vitesses et l'enlever du raccord de Durit -A-.
- Déposer le cylindre récepteur et le mettre de côté, attaché avec du fil de fer, ne pas ouvrir les conduites.
Remarque Ne pas appuyer sur la pédale d'embrayage.

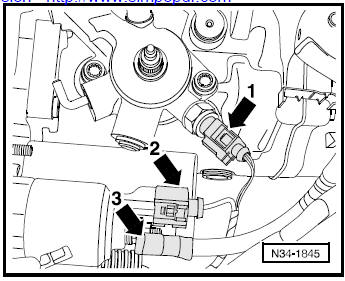

- Débrancher la fiche du feu de recul -fleche 1-.
- Débrancher la fiche -fleche 2- et le câble -fleche 3- du démarreur.
- Déposer la vis de fixation supérieure du démarreur.
- Retirer les vis de raccordement du haut du moteur/de la boîte de vitesses.

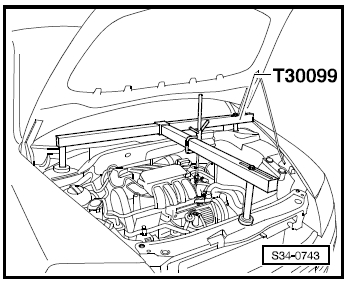

- Installer le dispositif de retenue -T30099-.
- Légerement serrer le groupe moteur/boîte de vitesses au moyen des broches.

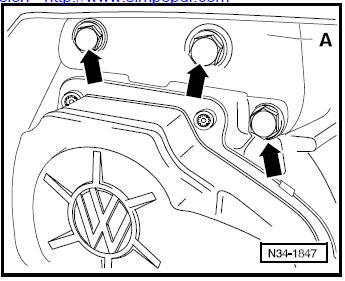

- Déposer les vis de fixation pour le palier de la boîte de vitesses et le moteur par le haut.
- Lever le véhicule.
- Déposer les panneaux d'insonorisation du carter et la partie inférieure de la coquille du passage de roue avant gauche Carrosserie - Travaux de montage ; Gr. de rép. 66.
- Déposer le démarreur Installation électriques ; Gr. de rép. 27
- S'il y en a un, démonter du moteur le capuchon de l'arbre a cardan -fleches-.
- Désolidariser les arbres a cardan des arbres bridés et les attacher en les relvant le plus haut possible afin de ne pas endommager la protection de surface.

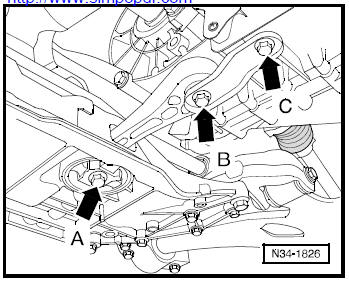

- Déposer l'appui oscillant -fleches A, B- et -C-.

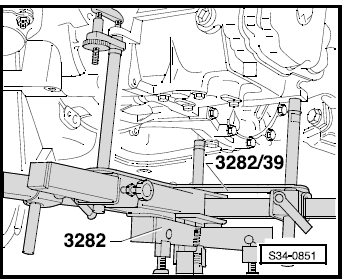

- Installer le support de boîte de vitesses -3282- dans le dispositif de levage pour moteur/boîte de vitesses, par ex. -V.A.G 1383 A-.
Compléter comme suit le dispositif de levage du moteur/ de la boîte de vitesses avec le support de la boîte de vitesses -3282- et la plaque d'ajustement -3282/39-:

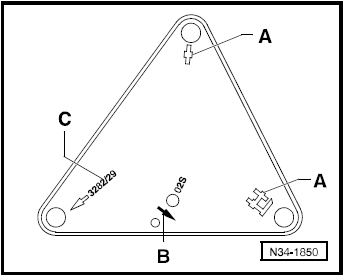

- Placer la plaque d'ajustement -3282/39- sur le support de la boîte de vitesses -3282- (la plaque d'ajustement ne va que dans une seule position).
- Ajuster les bras du support de la boîte de vitesses conformément aux trous de la plaque d'ajustement.
- Glisser les éléments de reprise -A- et -C-, comme indiqué, sur la plaque d'ajustement.
- Mettre le dispositif de levage du moteur/de la boîte de vitesses sous le véhicule, la fleche -B- de la plaque d'ajustement est tournée dans le sens de déplacement/ du véhicule.
- Aligner la plaque d'ajustement parallelement a la boîte de vitesses et bloquer les éléments de fixation pour fixer sur la boîte de vitesses.
- Abaisser prudemment un peu le moteur avec la boîte de vitesses.
Remarque
- En baissant le moteur/la boîte de vitesses, veiller a ce que la boîte de vitesses ne frotte pas contre la fixation du groupe motopropulseur.
- Observer tous les câbles lors de la descente de la boîte de vitesses.

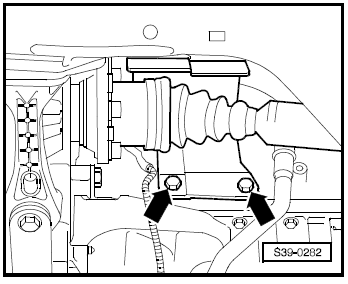

- Retirer l'appui de la boîte de vitesses -A- -fleches-.
- Déposer les vis de raccordement du moteur/de la boîte de vitesses en bas.
- Chasser la boîte de vitesses des douilles d'ajustement et pivoter prudemment vers le groupe motopropulseur.
- Pousser légerement le moteur vers l'avant (2eme mécanicien).
- Tourner la boîte de vitesses via les broches du support de la boîte de vitesses -3282- vers le bas et vers l'arriere.

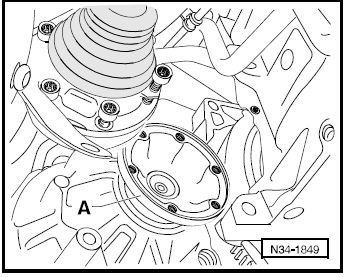

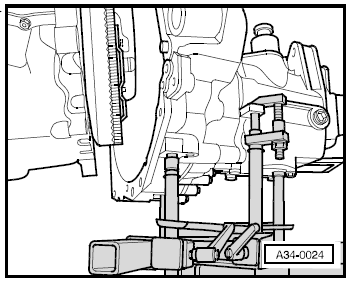

- Abaisser prudemment la boîte de vitesses tout en guidant l'arbre bridé droit -A- comme indiqué au niveau du volant moteur/de la tôle intercalaire.
- Lors de sa descente modifier la position de la boîte de vitesses via les broches de son support -3282-.
Remarque Observer tous les câbles lors de la descente de la boîte de vitesses.
Transporter la boîte de vitesses

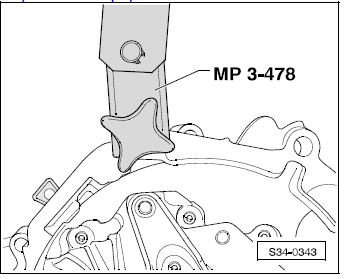

- Visser le dispositif de suspension de la boîte de vitesses -MP 3-478- au carter d'embrayage.
- Régler -fleche- le bras d'appui sur la piece coulissante au moyen de l'axe cranté.
Nombres de trous visibles = 5.

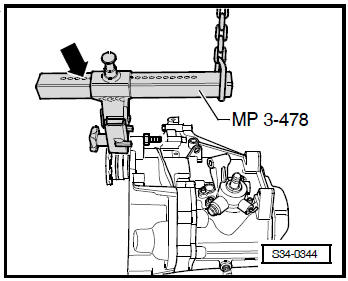

- Reprendre la boîte de vitesses avec le palan et le dispositif de suspension -MP 3-478-.
- Déposer la boîte de vitesses dans un conteneur ayant servi au transport par exemple.
