Revue Technique Automobile Skoda Octavia: Déposer et poser la pompe à huile
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Lubrification / Déposer et poser la pompe à huile
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Contre-appui -T10172-
Déroulement de l'opération
- Déposer le carter d'huile .

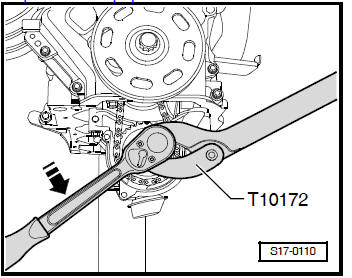

- Maintenir la roue de chaîne de la pompe à huile avec le contre-appui -T10172-.
- Défaire la vis de fixation de la roue de chaîne.
Remarque Ne pas encore retirer la vis.

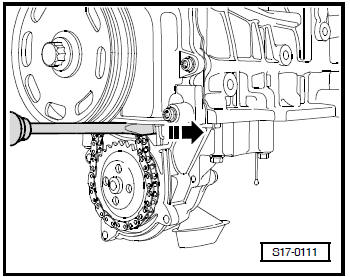

- Pousser le tendeur de chaîne avec un tournevis dans -le sens de la flèche-.
- Retirer la vis de fixation de la roue de chaîne.
- Enlever la roue de chaîne de la pompe à huile et sortir de la chaîne.

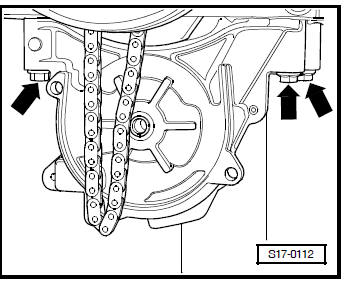

- Défaire les vis de fixation de la pompe à huile -flècheset les retirer.
- Sortir la pompe à huile du bloc-cylindres.
Poser

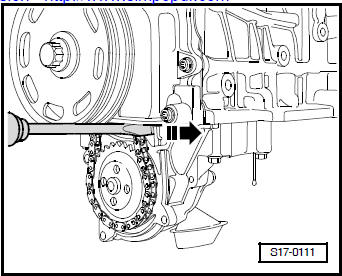

- Pousser le tendeur de chaîne avec un tournevis dans -le sens de la flèche-.
- Mettre la roue de chaîne dans la chaîne et sur l'arbre de la pompe à huile.

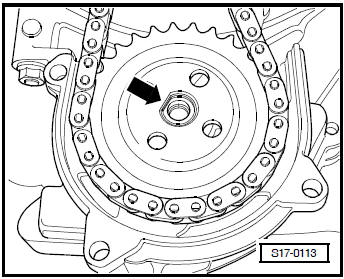

- Veiller à ce que la roue de chaîne soit correctement positionnée sur l'arbre de la pompe à huile -flèche-.
- Serrer la vis de fixation de la roue de chaîne.

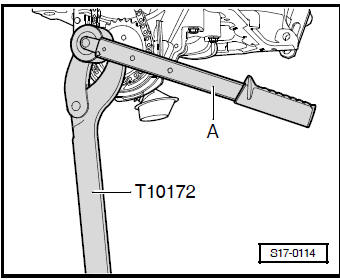

- Maintenir la roue de chaîne avec le contre-appui - T10172-.
- Installer la clé dynamométrique -A- comme indiqué.
- Serrer les vis de fixation à 20 Nm + 90° (1/4 de tour).
- Poser le carter d'huile .
