Revue Technique Automobile Skoda Octavia: Contrôler la pression d'huile et le contacteur de pression d'huile
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Appareil de contrôle de pression d'huile, parex.- V.A.G 1342-
- Lampe témoin à diodes, par ex. -V.A.G 1527 -
- Set d'instruments de mesure, par ex. -V.A.G 1594 C -
Remarque Contrôle du fonctionnement et réparation de l'indicateur optique et acoustique de pression Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage.
Déroulement du contrôle

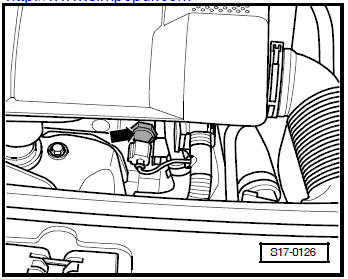

- Déposer le contacteur de pression d'huile dans la culasse devant à gauche -flèche-.

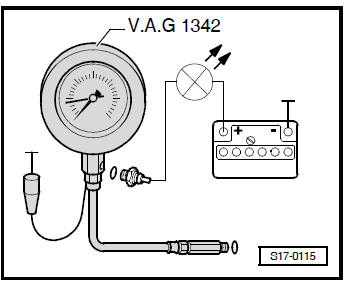

- Visser le contacteur de pression d'huile dans l'appareil de contrôle.
- Visser l'appareil de contrôle dans la culasse à la place du contacteur de pression d'huile.
- Mettre le câble marron de l'appareil de contrôle à la masse (-).
- Brancher la lampe témoin à diodes au plus de la batterie et au contacteur de pression d'huile.
Si la diode électroluminescente s'allume:
- Remplacer le contacteur de pression d'huile -F1-.
Si la diode électroluminescente ne s'allume pas:
- Faire démarrer le moteur et laisser le régime monter lentement.
La diode doit s'allumer lorsque la pression d'huile est entre 0,03…0,07 MPa (0,3…0,7 bar) sinon remplacer le contacteur de pression d'huile.
- Augmenter encore le régime.
La surpression de l'huile doit atteindre au moins 0.2 MPa (2 bar) à 2000 tr/mn et à une température de l'huile de 80C.
A un régime plus élevé, la surpression d'huile ne doit pas dépasser 0.7 MPa (7 bar).
