Revue Technique Automobile Skoda Octavia: Déposer et poser l'unité de capteurs ESP -G419-
Le capteur d'accélération transversale -G200- et le capteur de lacet -G202- sont assemblés dans un boîtier sous le siège du passager AV.
Après le remplacement de l'unité de capteurs ESP -G419-, un réglage de base du capteur d'accélération transversale -G200- doit être effectué.
ATTENTION! Des fortes secousses (par ex. chute, battement) peuvent endommager l'unité de capteurs ESP -G419-. L'unité de capteurs ESP -G419- ne doit plus être utilisée. |
Déposer
- Déposer le siège du passager AV Carrosserie - Travaux de montage ; Gr. de rép. 72
- Déposer la baguette du bas de portière Carrosserie - Travaux de montage ; Gr. de rép. 68 et lever le tapis.

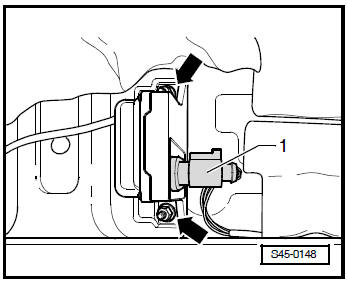

- Débrancher la fiche -1- de l'unité de capteurs ESP -G419-.
- Dévisser les deux écrous de fixation -flèches-.
- Extraire l'unité de capteurs ESP -G419-.
Poser
- La pose doit être effectuée dans l'ordre inverse.
Tenir compte de la position de montage de l'unité de capteurs ESP fig. S45-0148.
Lors de la pose de l'unité de capteurs ESP s'assurer que le support est correctement placé et sans aucune tension.
Remarque L'unité de capteurs ESP ne doit jamais être mise en place brutalement à l'aide d'écrous de fixation.
- Serrer les écrous de fixation à 9 Nm.
- Effectuer le réglage de base du capteur d'accélération transversale -G200- Systeme de diagnostic du véhicule, de mesure et d'information VAS 5051; .
