Déposer

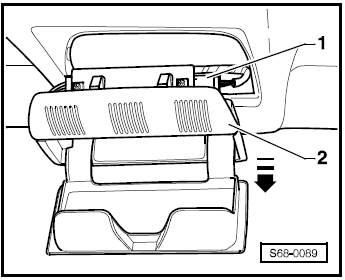

- Ouvrir la boîte à lunettes -2-.
- Sortir la boîte à lunettes -2- en la tirant vers le bas -flèche-.
- Débrancher la connexion à fiches -1-.
Poser
La pose doit être effectuée dans l'ordre inverse.
Dépose et pose du pare-soleil
Déposer
Décrocher le pare-soleil -4- de la fixation -1-.
Débloquer le capuchon -6- avec un tournevis à lame fine et
l'ouvrir.
Enlever la vis -5- (2 Nm).
Décrocher le support -7-.
...
Poignée de retenue
Dépose et pose de la poignée de retenue
Déposer
Rabattre la poignée de retenue -3-.
Débloquer les capuchons -2- avec un tournevis à lame fine et
les ouvrir.
Retirer les vis -1- (3 ...
