Notice d'utilisation Skoda Octavia: Couvre-bagages enroulable

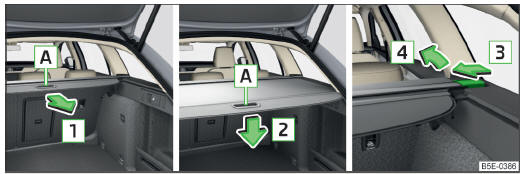

Fig. 120 Cache enroulable : extraction et enroulement / extraction

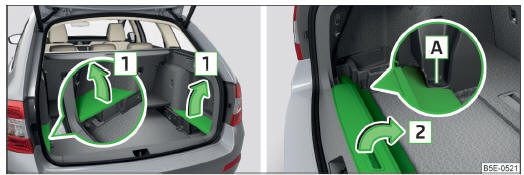

Fig. 121 Retirer le revêtement latéral du coffre à bagages / ranger le
couvre-
bagages enroulable
Extraction
- Saisissez le couvre-bagages par la poignée A et tirez jusqu'à la butée dans le sens de la flèche 1 jusqu'à ce qu'il s'enclenche de manière audible " fig. 120.
Enroulement
- Repoussez le couvre-bagages par la poignée A dans le sens de la flèche 2 " fig. 120.
Le couvre-bagages s'enroule automatiquement.
Extraire / insérer Le couvre-bagages déroulé peut être sorti.
- Appuyez sur le côté de la barre transversale dans le sens de la flèche 3 et retirez le couvre-bagages dans le sens de la flèche 4 " fig. 120.
L'insertion s'effectue dans l'ordre inverse.
Rangement Si le véhicule est équipé d'un plancher variable, il est possible de ranger le couvre- bagages enroulable retiré dans le renfoncement du revêtement latéral du coffre à bagages.
- Placez le plancher variable dans le position supérieure .
- Retirez les revêtements latéraux du coffre à bagages dans le sens de la flèche 1 " fig. 121.
- Retirez le couvre-bagages enroulable " fig. 120.
- Insérez la partie avant du couvre bagages enroulable à gauche sous la partie du revêtement latéral A " fig. 121
- Rabattez la partie arrière du couvre-bagages enroulable dans le sens de la flèche 2 " .
- Remettez en place les revêtements latéraux du coffre à bagages dans le sens opposé à la flèche 1 .
- Dépliez le plancher de chargement variable de sa position supérieure .
