Notice d'utilisation Skoda Octavia: Compartiments de rangement sous le revêtement de plancher

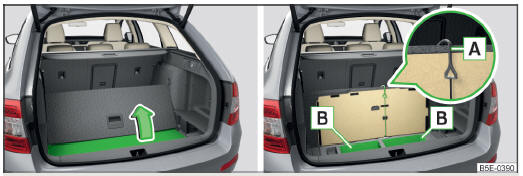

Fig. 124 Lever le revêtement de plancher / Compartiments de rangement
sous le revêtement de plancher
Sur les véhicules sans roue de secours, les compartiments de rangement B " fig. 124 se trouvent sous le revêtement de plancher du coffre à bagages.
Chaque vide-poches B est prévu pour le rangement de petits objets dont le poids total n'excède pas 15 kg.
Transport de charge
- Division du coffre à bagages avec plancher de chargement variable .
- Relevez le revêtement de plancher dans le sens de la flèche " fig. 124.
- Suspendez le crochet A au bord supérieur du plancher de chargement variable.
Il est possible de ranger aussi des objets plus épais dans les compartiments de rangement B et d'exploiter ainsi la hauteur maximale du coffre à bagages.
- Les consignes suivantes doivent être respectées pour éviter d'endommager les compartiments.
- Ne rangez pas d'objets avec des arêtes acérées dans les compartiments de rangement.
- Ne chargez pas les compartiments par points.
- Positionnez les objets avec précaution dans les compartiments de rangement.
