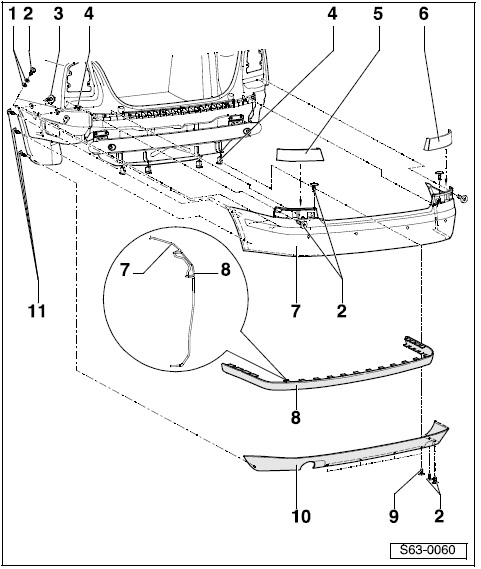

Revue Technique Automobile Skoda Octavia: Aperçu du montage du pare-chocs arrière
1 - Rondelle
2 - Vis
3 - 8 Nm
4 - Ecrou à pattes
5 -
Baguette couvre-joint gauche
6 - Baguette couvre-joint droite
7 -
Pare-chocs
- Déposer:
- Déposer le cache du seuil de chargement du coffre à bagages.
- Déposer partiellement l'habillage latéral du coffre à bagages.
- Retirer l'habillage latéral du coffre à bagages et dévisser les vis rep. 3
- Enlever les baguettes couvre- joint rep. 5 et rep. 6
- Enlever les vis rep. 9, rep. 2 et rep. 11
- Pousser le pare-chocs arrière rep. 7 vers l'arrière
Remarque Avant d'enlever le pare-chocs, il est nécessaire de débrancher la fiche des phares antibrouillard (si elle existe).
- Poser: La pose doit être effectuée dans l'ordre inverse
8 - Baguette du pare-chocs
- enfoncée dans les clips du pare-chocs rep. 7
9 - 1,5 Nm
10 - Spoiler arrière
- enfoncé dans les clips du pare-chocs rep. 7
11 - 1 Nm
Aperçu du montage du support du pare-chocs arrière
1 - L'étrier de fixation droit 2 - Ecrou, 3,5 Nm 3 - L'étrier de
fixation gauche 4 - Support du pare-chocs arrière
Déposer:
Déposer le pare-chocs arrière.
Enlever les vis r ...
