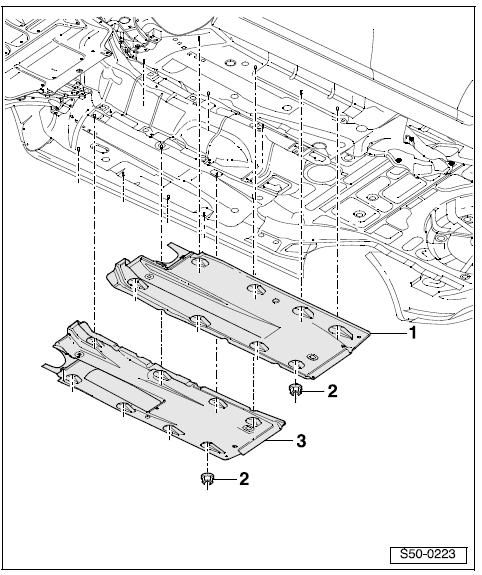

Revue Technique Automobile Skoda Octavia: Aperçu du montage des caches pour le plancher du véhicule
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Avant de la carrosserie / Avant de la carrosserie / Aperçu du montage des caches pour le plancher du véhicule
1 - Cache à gauche
- Déposer:
- Déposer les écrous rep. 2
- Enlever le cache
- Poser: La pose doit être effectuée dans l'ordre inverse
2 - Ecrou, 1,5 Nm
3 - Cache à droite
- la dépose et la pose sont identiques à celles du cache à gauche rep. 1
Aperçu du montage des panneaux d'insonorisation
1 - Panneaux d'insonorisation
Déposer:
Déposer les vis rep. 2 et rep. 3
Enlever les panneaux d'insonorisation
Poser: La pose doit être effectuée dans l'ordre invers ...
Aperçu du montage du cache pour le plancher arrière du véhicule
1 - 2 Nm 2 - Ecrou, 1,5 Nm 3 - Cache arrière
Déposer:
Déposer les écrous rep. 2 et les vis rep. 1
Enlever le cache arrière
Poser: La pose doit être effectuée dan ...
